互联网的快速发展和各大平台的崛起，带动了视频创作、主播、直播等新兴行业的兴起。由此，帮助用户提升音频质量的音箱、麦克风、声卡等产品也得到了快速发展，产品销量越来越大。我爱音响之前分享过不少蓝牙音箱、智能音箱、无线麦克风，这次我们来首次拆解一款数字直播声卡音箱——雅兰诗H8，来看看它的内部结构和配置信息~

数字现场声卡音箱是集声卡和音箱功能于一体的数字音频设备，用于音频录制和实时传输，可提供高质量、低延迟的音频传输效果、伴奏、混响、优美的声音、多种音效，广泛应用于现场直播、音乐制作、卡拉OK、家庭KTV等场景，让用户获得更好更有趣的音频体验。

1. EARISE H8 数字现场声卡音箱开箱

雅兰诗H8数字现场声卡音箱包装盒正面显示产品名称，通用手机电脑/自带多种音效，唱歌、喊话、直播、聊天、录音、语音、音乐一应俱全。

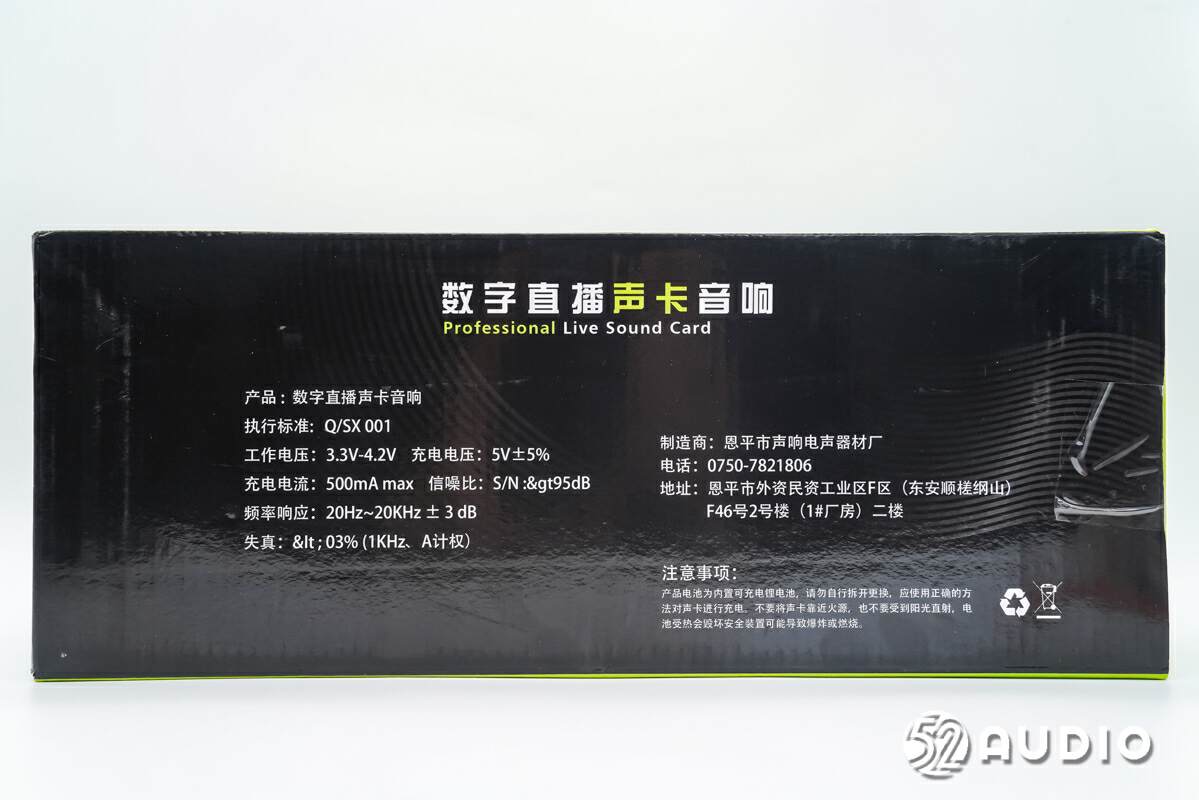

包装盒背面显示产品参数信息，产品：数字现场声卡音箱、工作电压：3.3V-4.2V、充电电压：5V±5%、充电电流：500mA max、信噪比：S/N:>95dB、频率响应：20Hz~20KHz±3dB、失真：<;03% (1KHz, A加权)、生产厂家：恩平市电声器材厂。

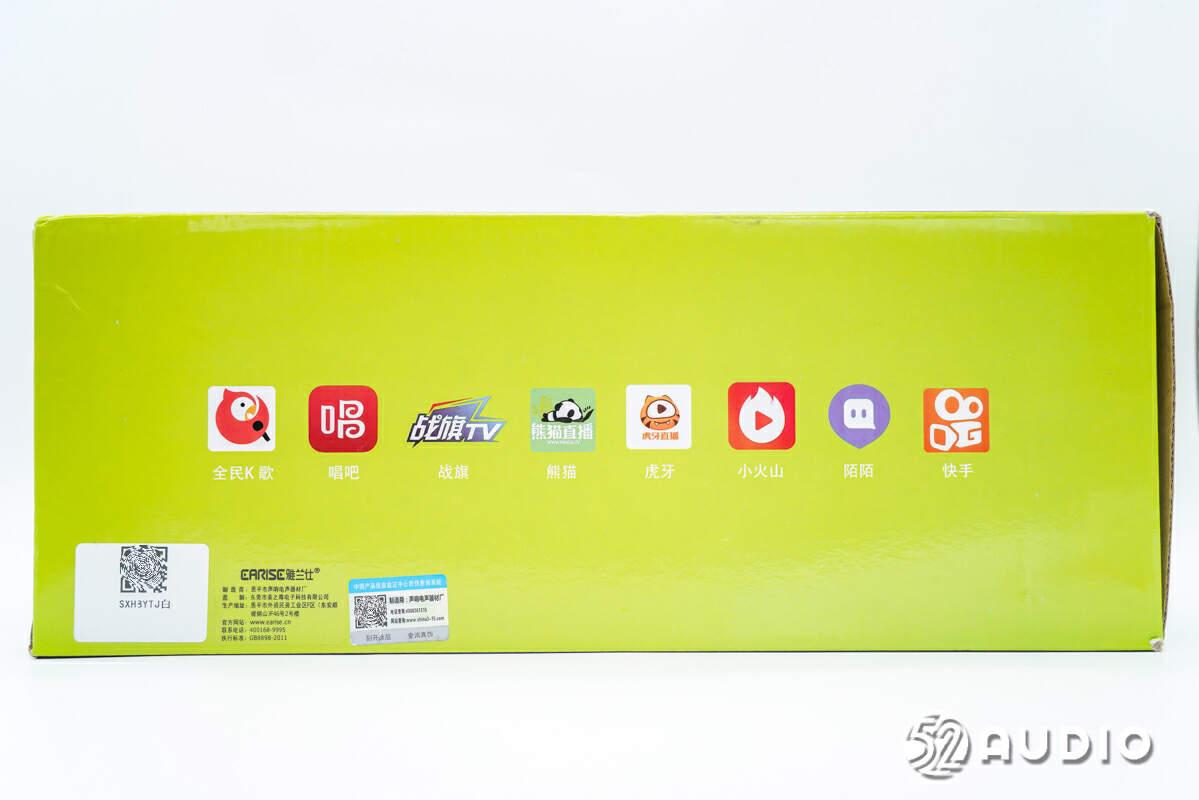

包装盒侧面展示了可兼容的直播平台，包括全民K歌、唱吧、战旗、熊猫、虎牙、小火山、陌陌、快手。

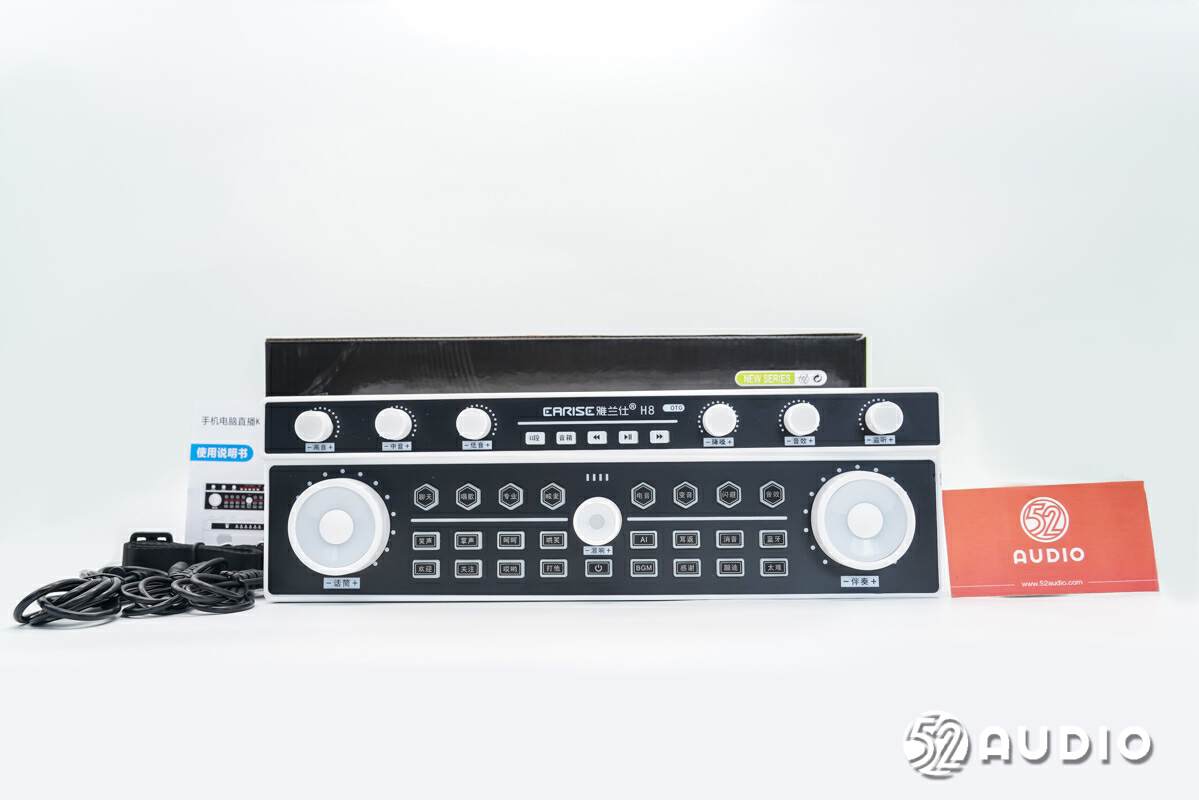

盒子内的物品包括一个数字现场声卡扬声器、一个便携包、一条音频线和一条充电线。

便携式声卡特写，两端有金属锁连接。

两根3.5mm音频线特写，用于连接麦克风等外设。

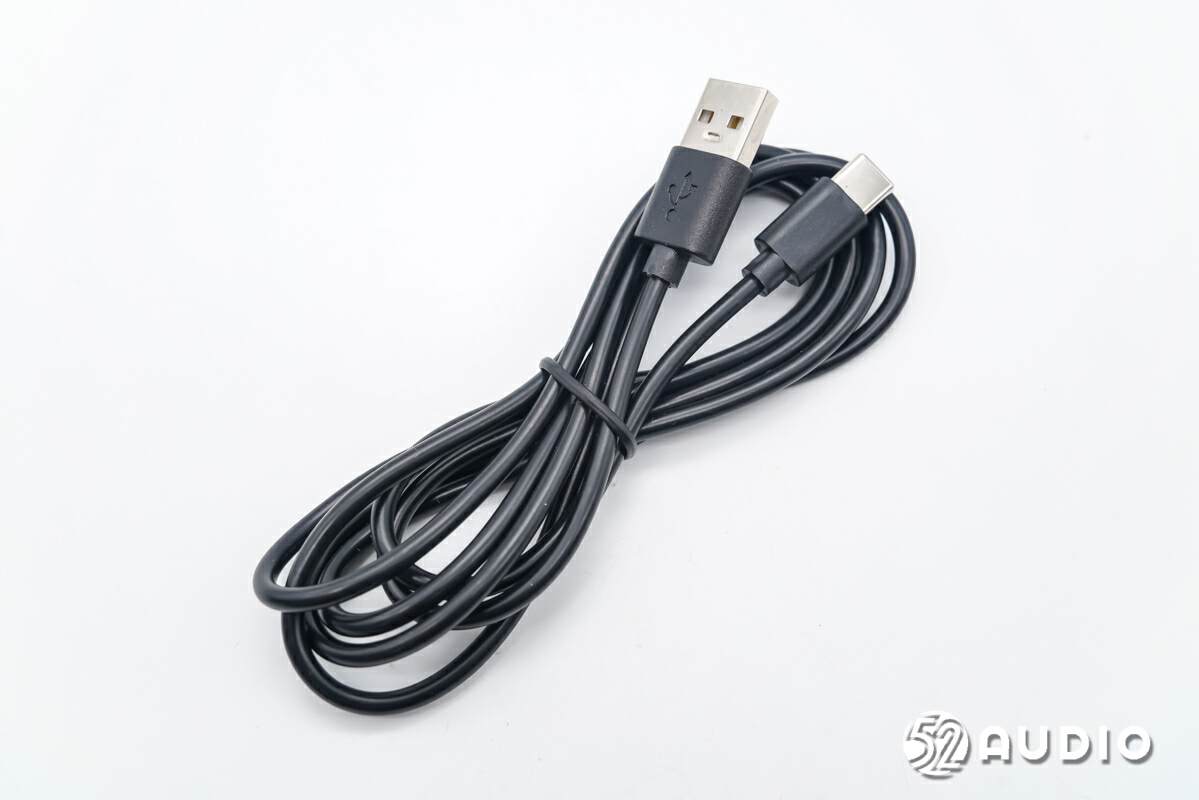

USB-A转Type-C数据线，用于给声卡音箱充电以及连接手机、电脑等设备。

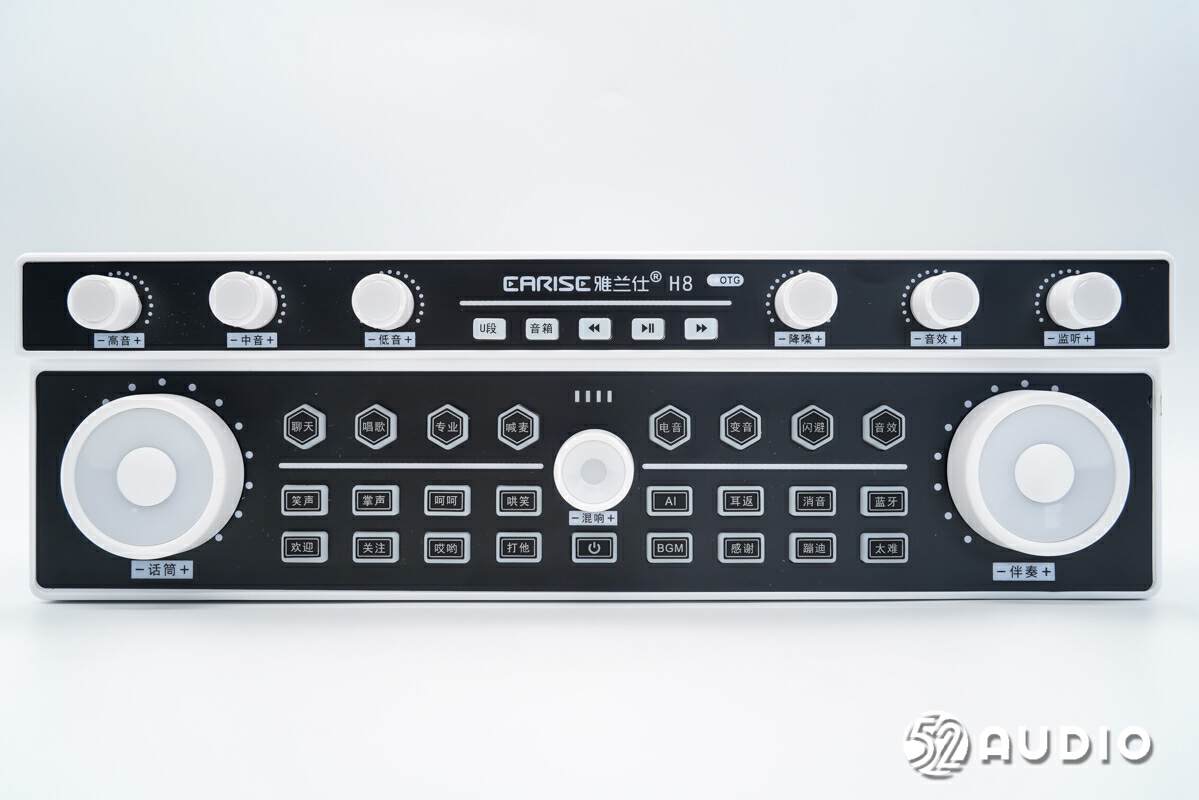

雅兰诗H8数字直播声卡音箱顶部控制台一目了然，包含按键、旋钮两种形式，功能按钮丰富，排列有序，操控方便，一键切换，方便直播过程中使用。按键还配有指示灯反馈，让用户随时了解声卡音箱的工作状态。

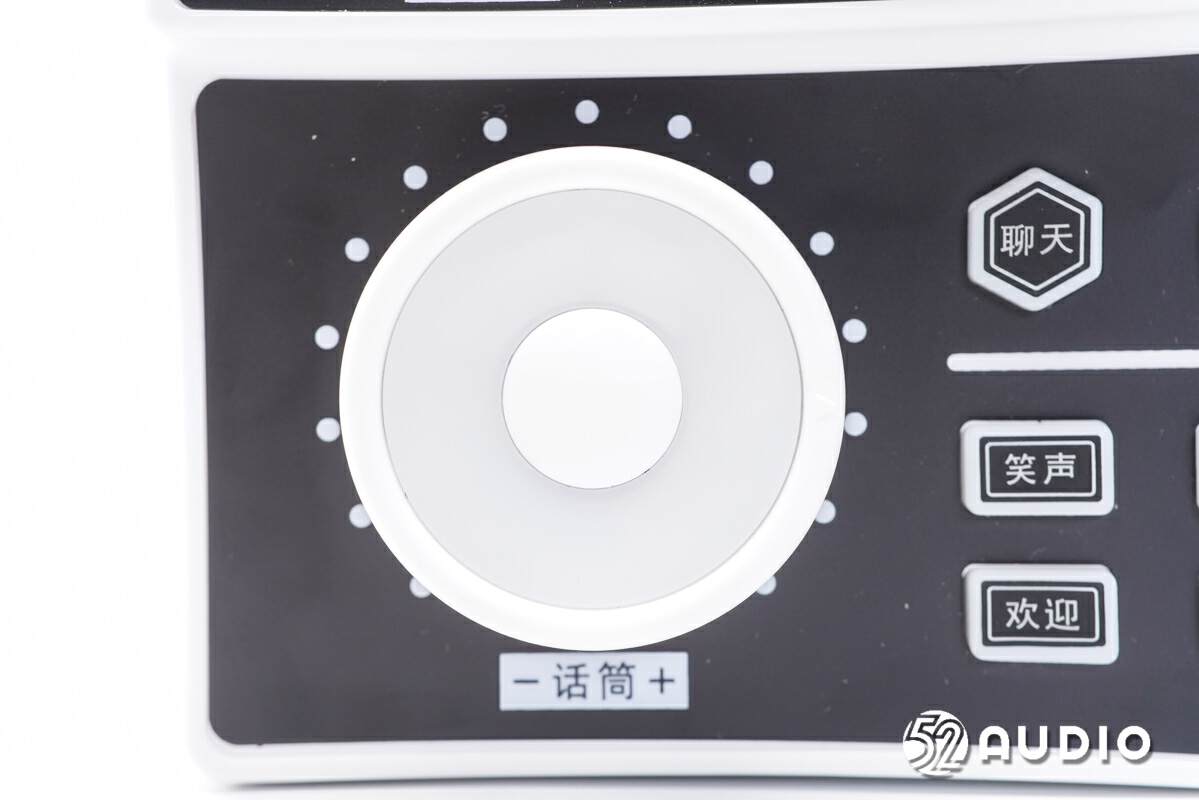

麦克风音量加减旋钮共有15档调节。

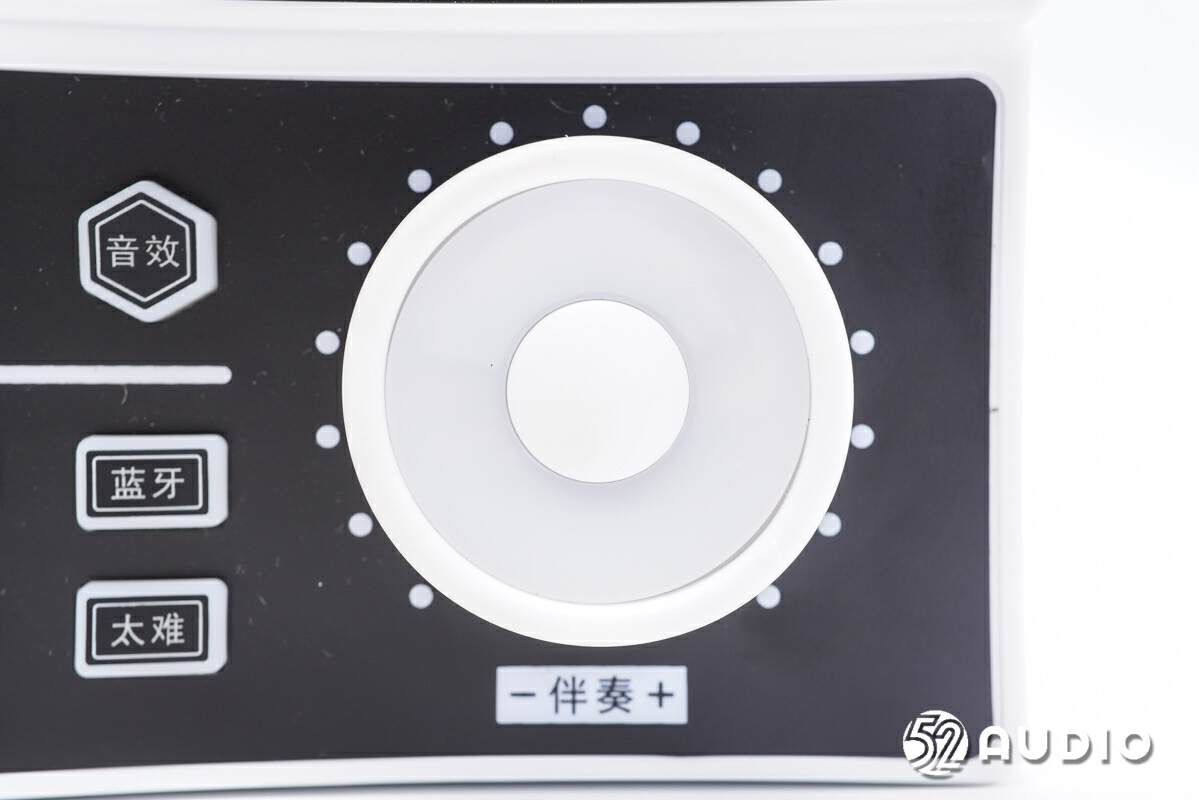

伴奏音量调节旋钮特写。

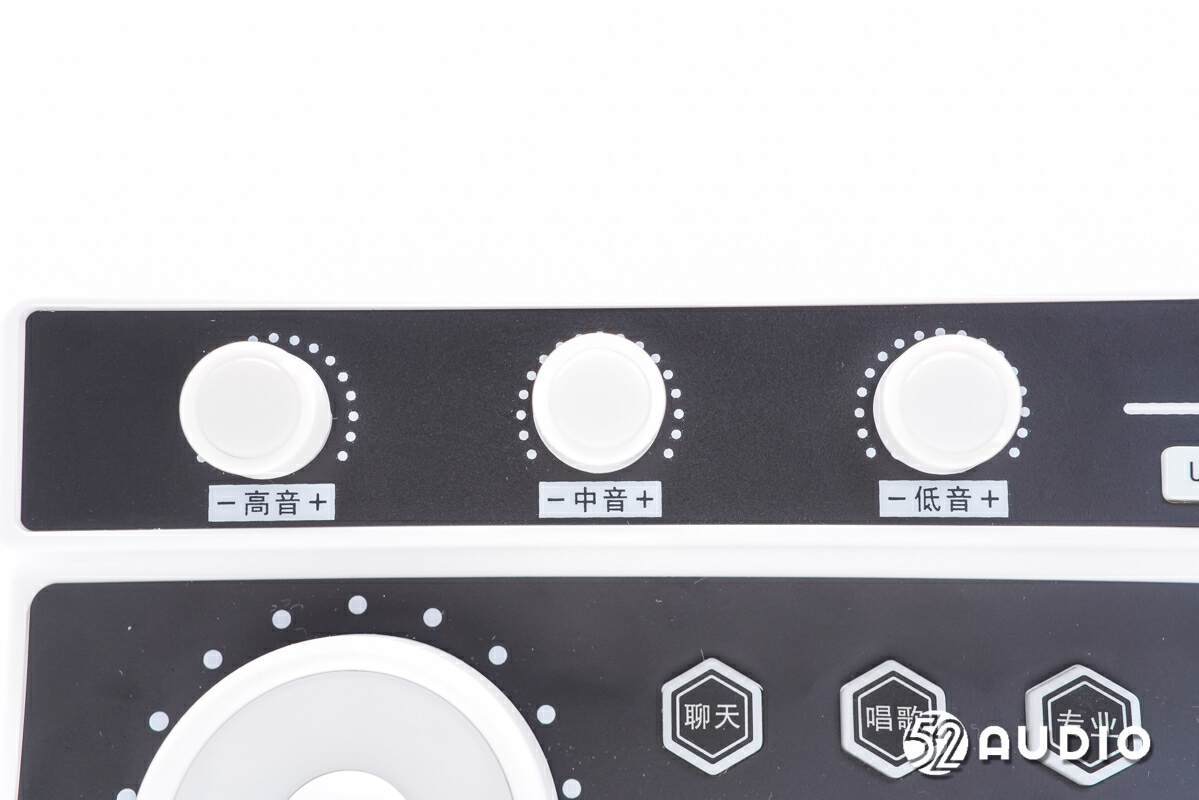

用于调节高音、中音和低音的旋钮。

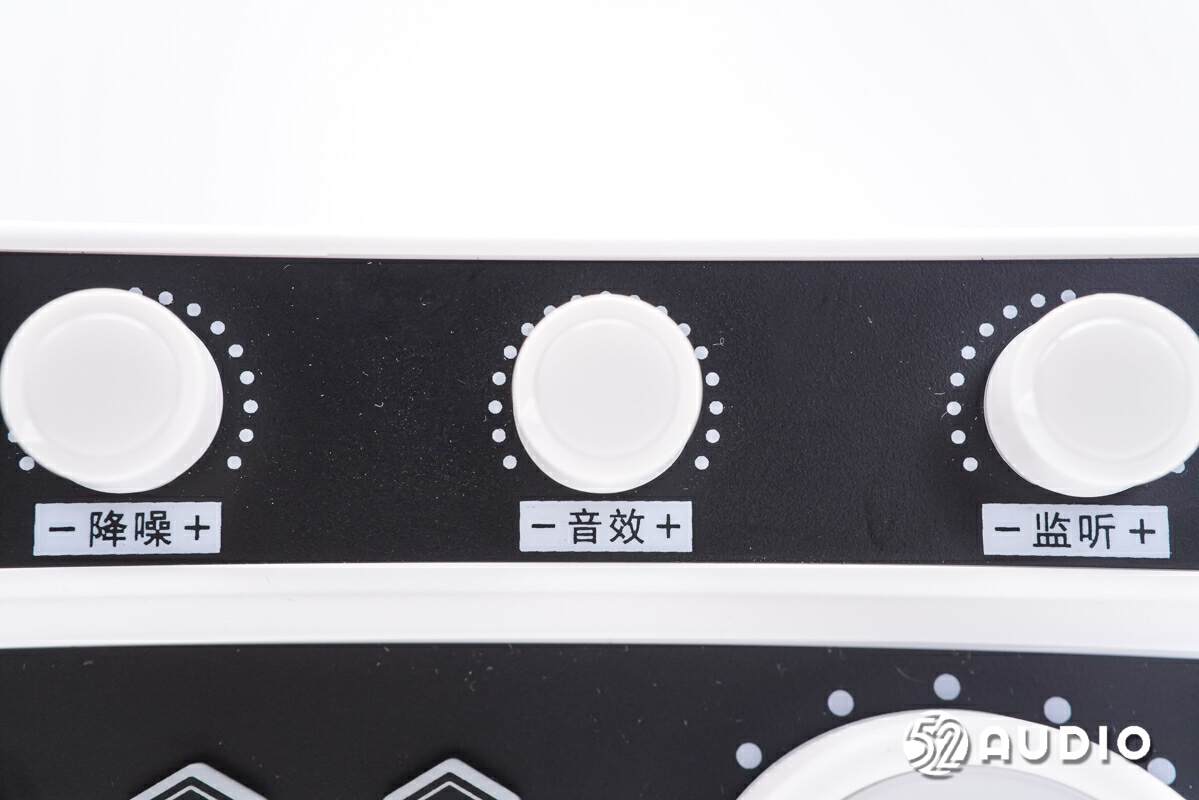

用于降噪、音效和监控的控制旋钮。

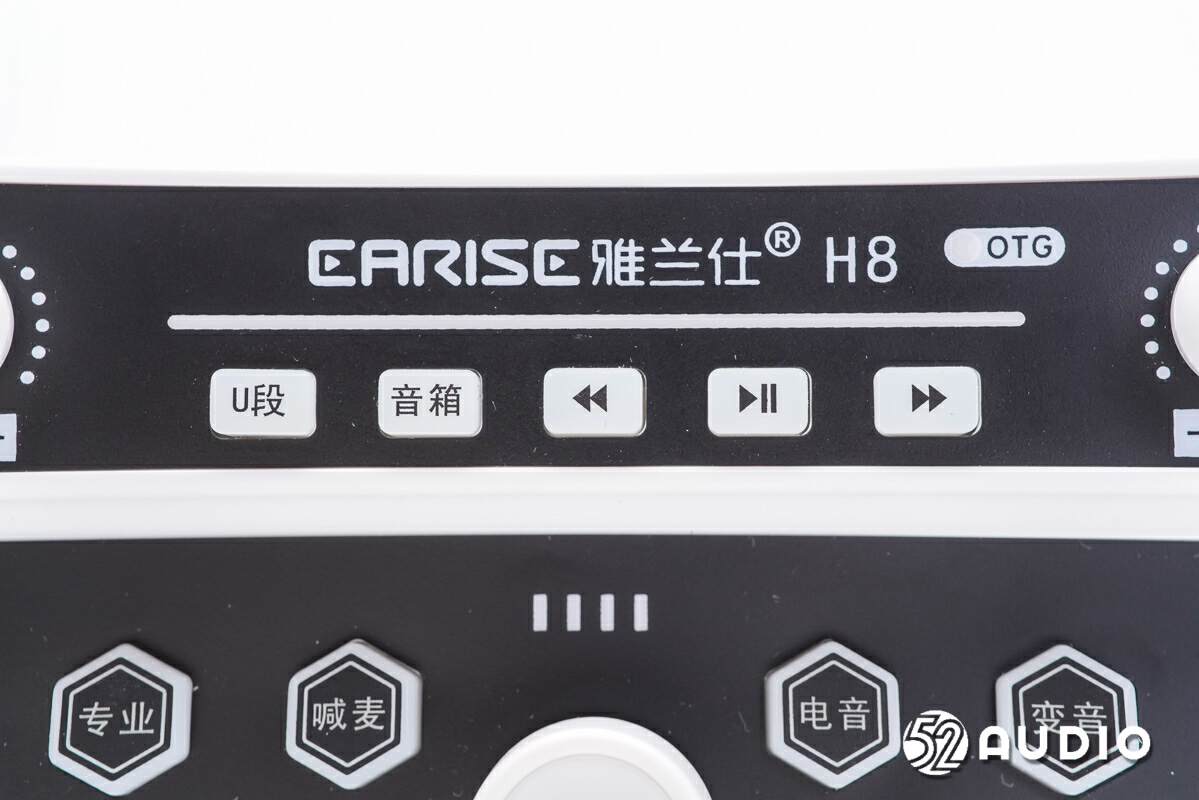

U段，扬声器，上一首/下一首歌曲切换和暂停/播放按钮，顶部设计有产品名称“EARISE H8”。

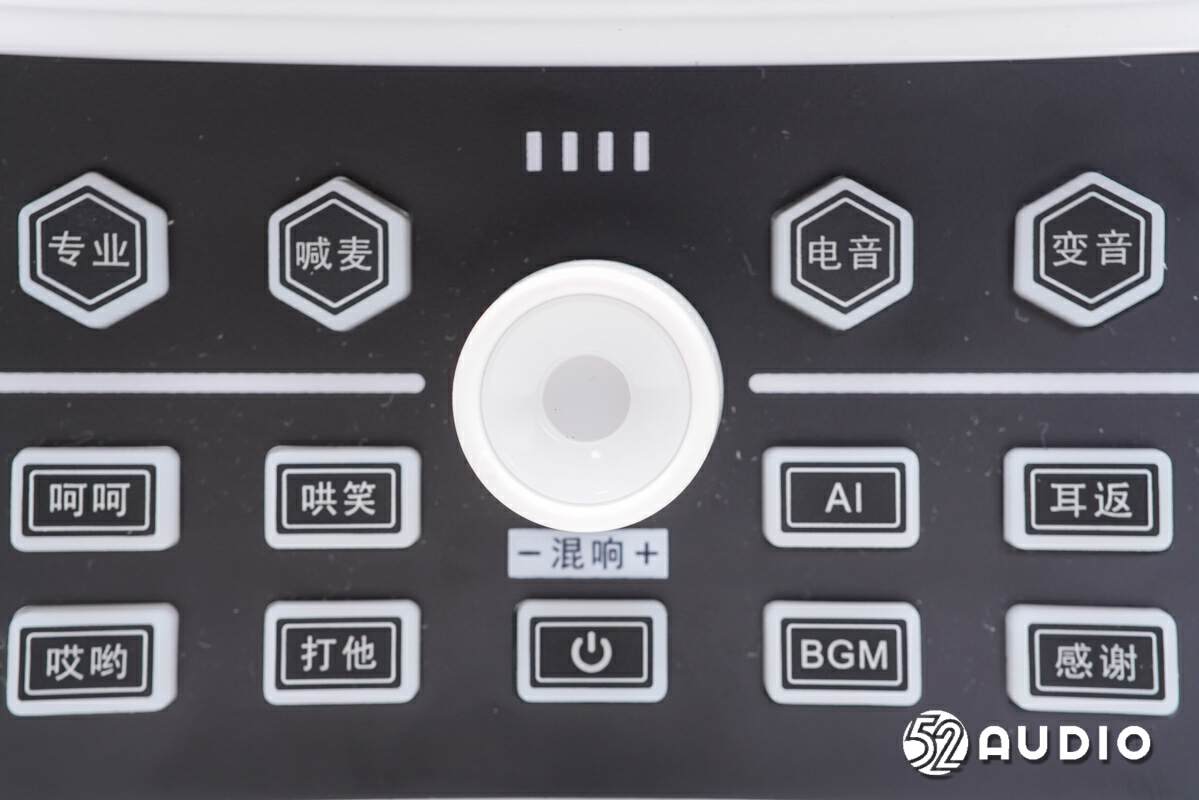

混响控制旋钮、电源开关、专业、mic、电音、变声模式按钮、各类音效按钮特写。

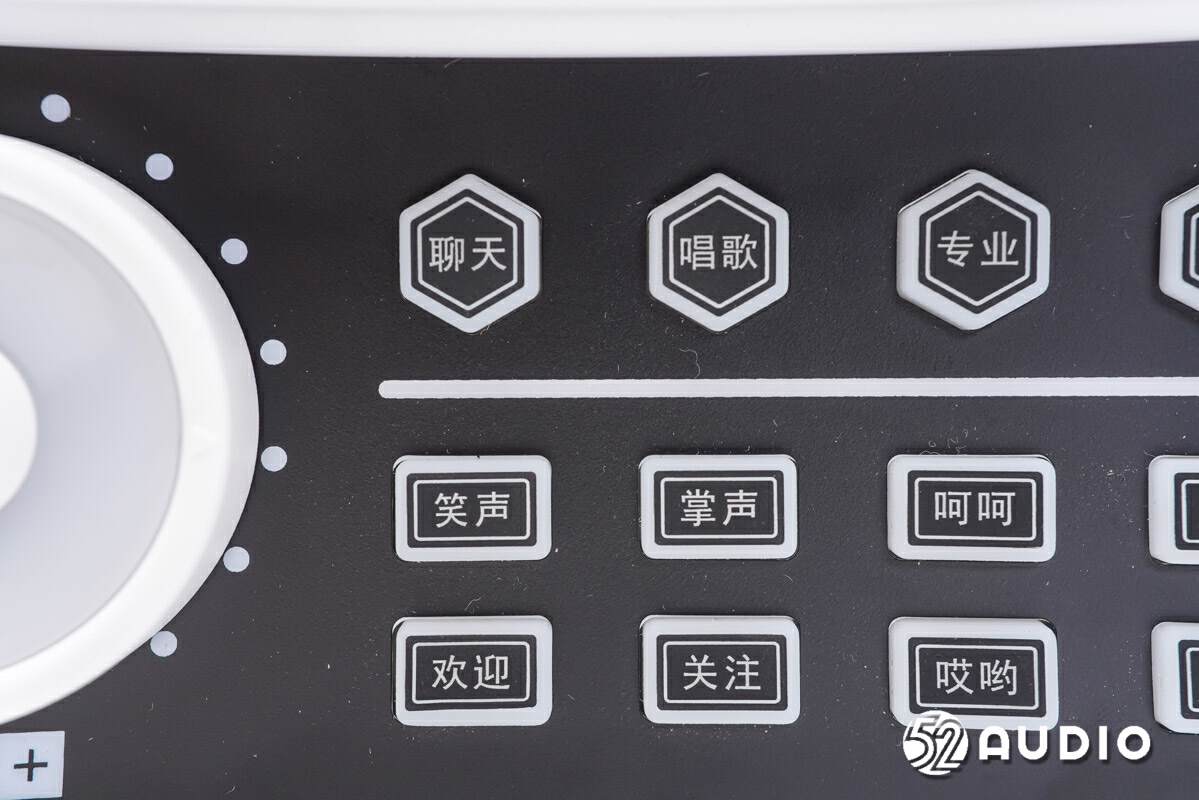

聊天和唱歌模式，以及笑声、掌声、哈哈、欢迎、注意和哎哟的音效按钮。

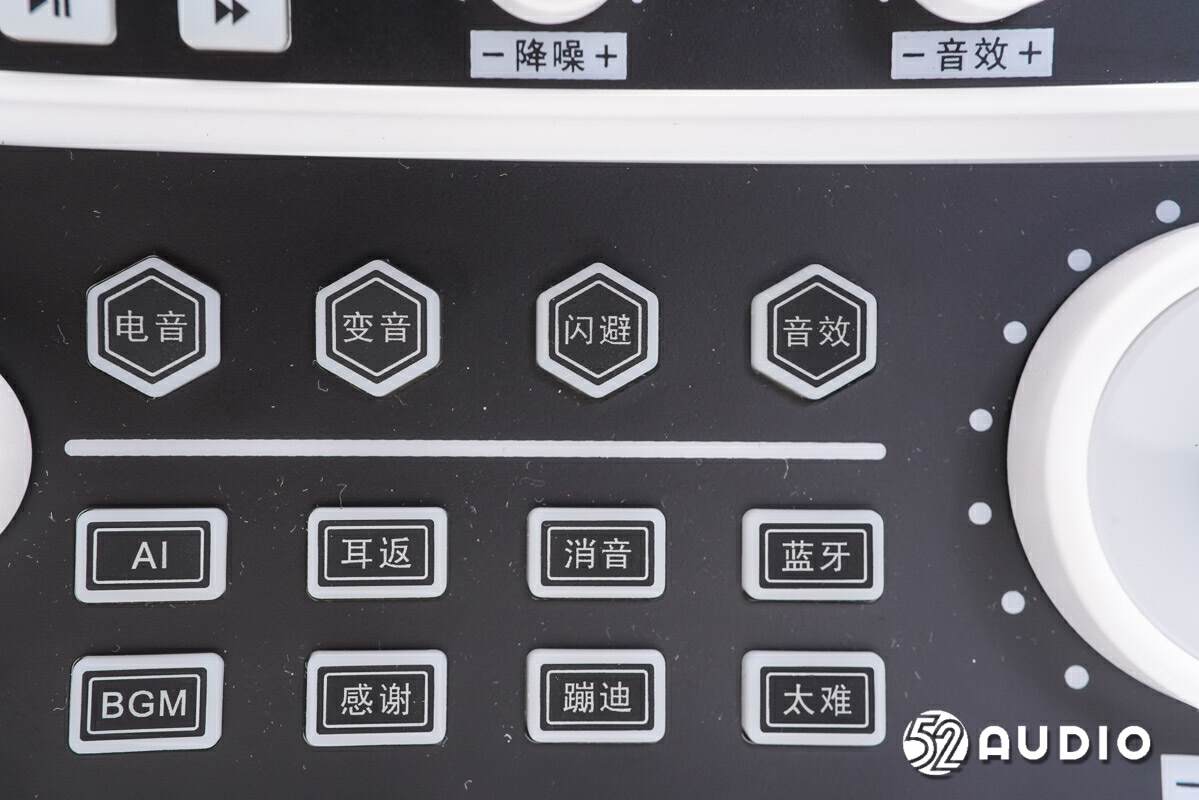

闪避、音效、AI、耳机监听、静音、蓝牙、BGM等功能按钮。

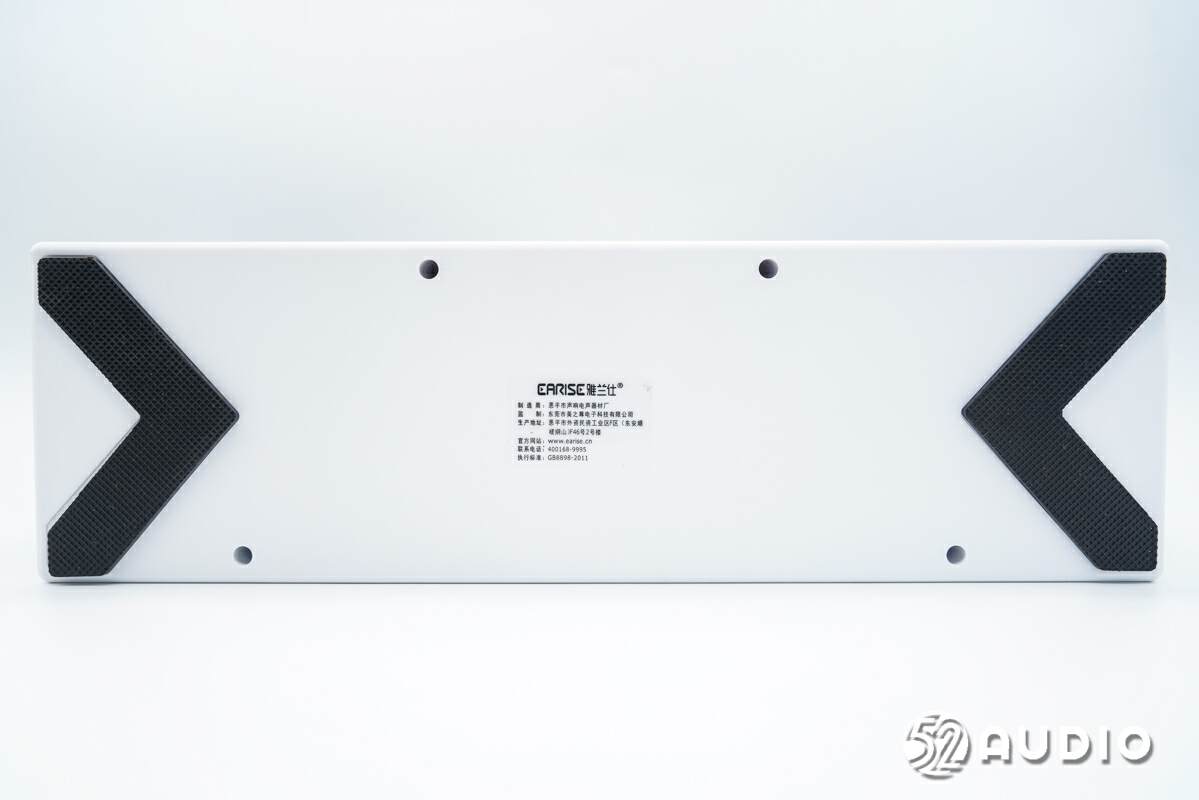

机身底部设有三角形防滑垫，丝印信息与外包装盒上一致。

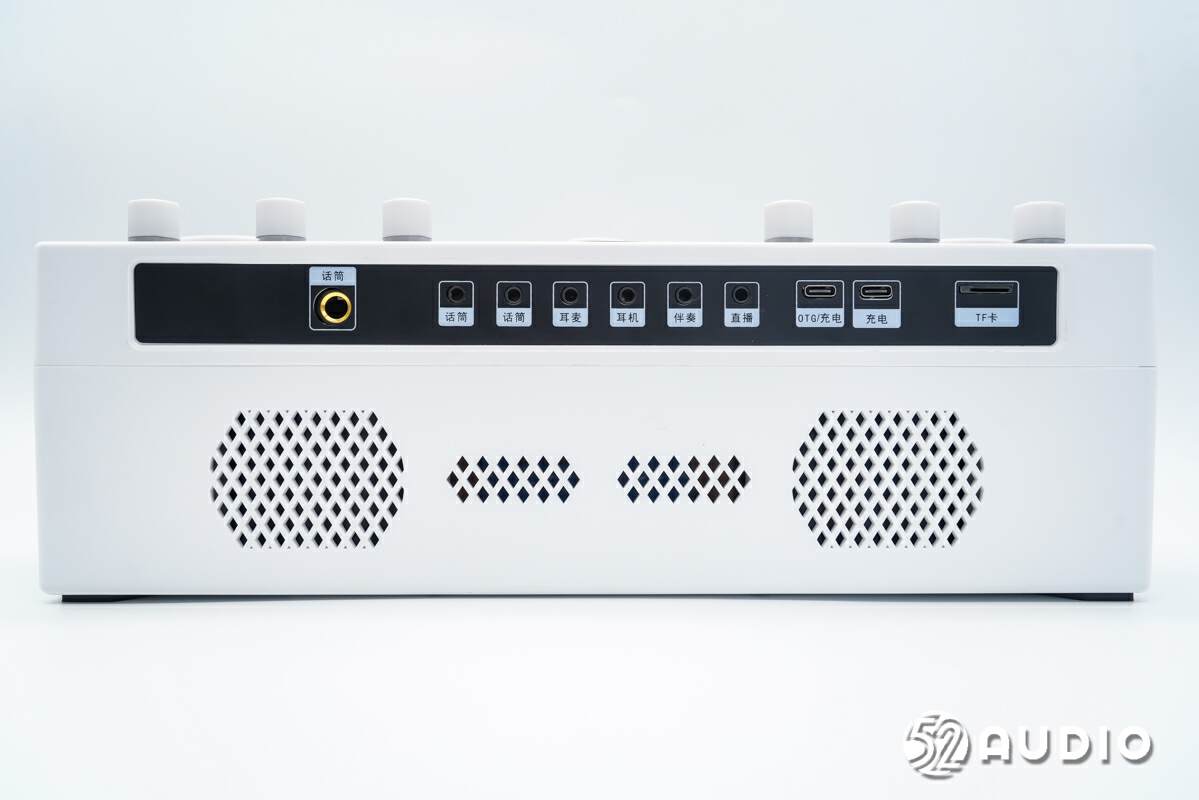

机身背面分布着众多的功能接口以及网格状的扬声器出风口。

连接麦克风的6.5mm接口特写。

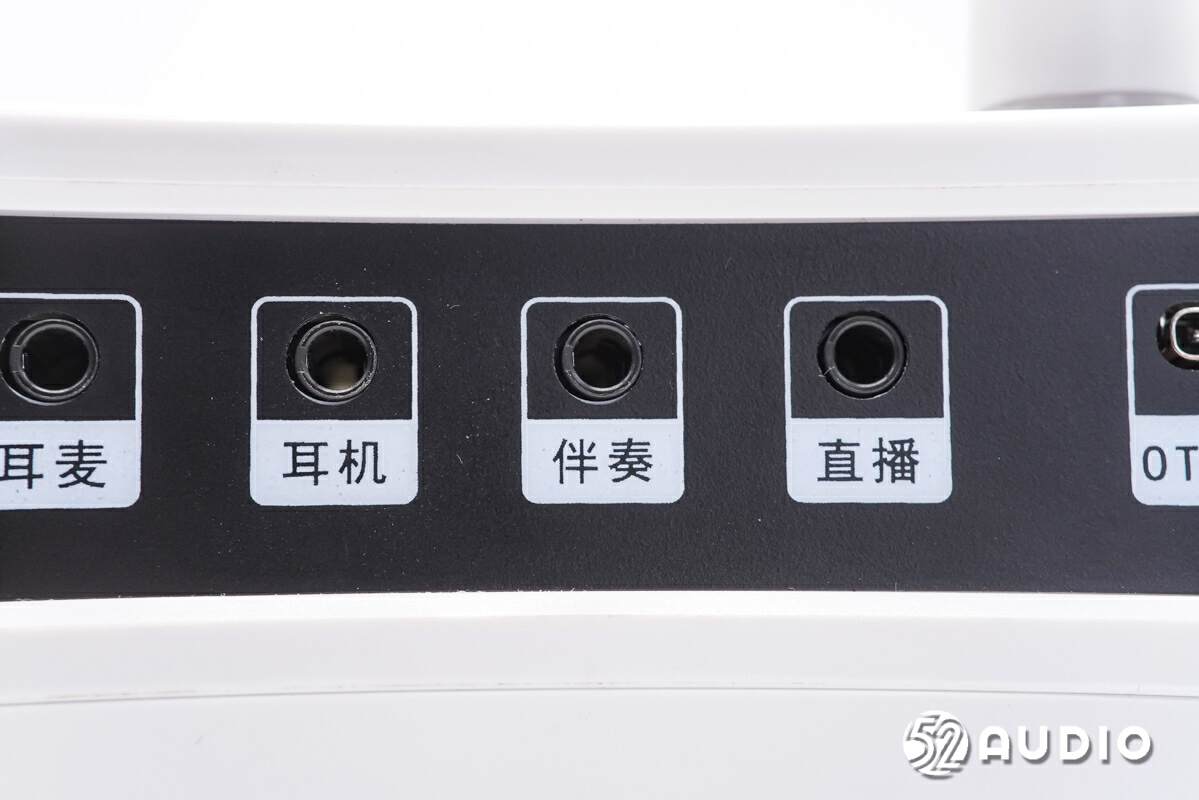

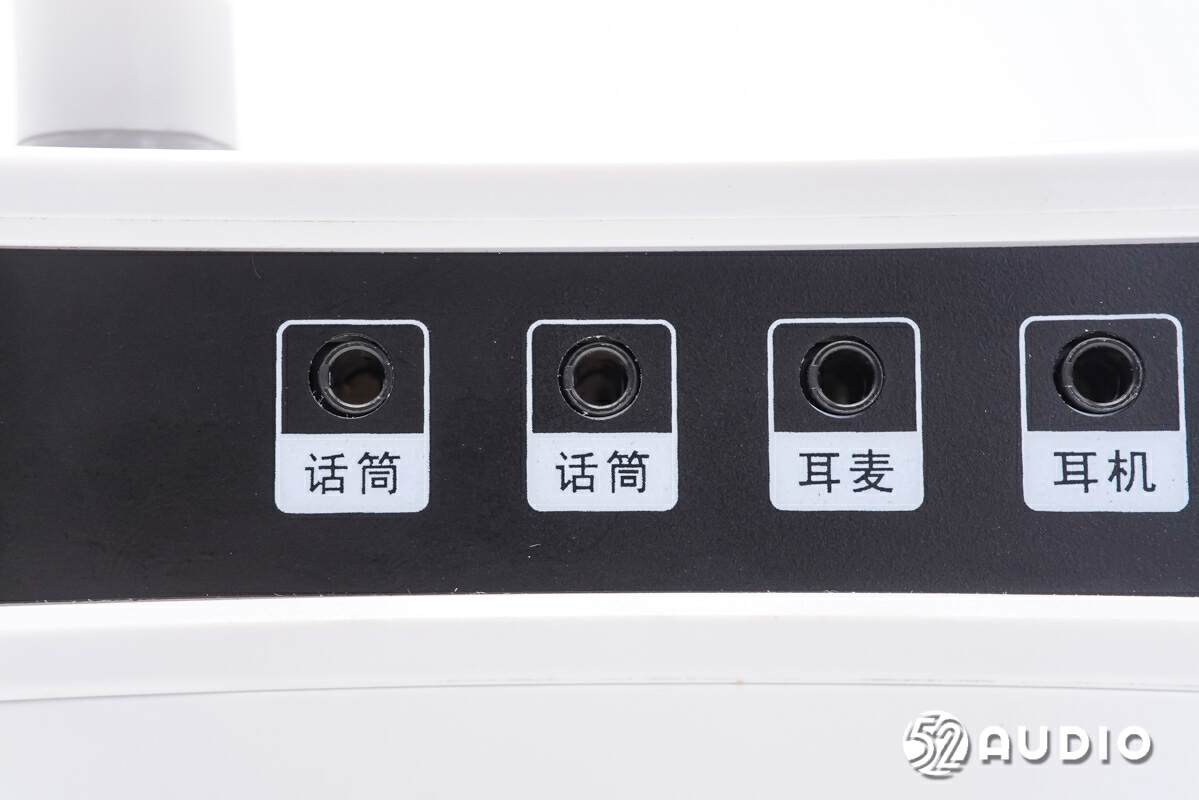

3.5mm音频接口，用于连接麦克风、耳机、耳麦等外设。

3.5mm音频接口用于连接手机、电脑等设备进行伴奏、直播。

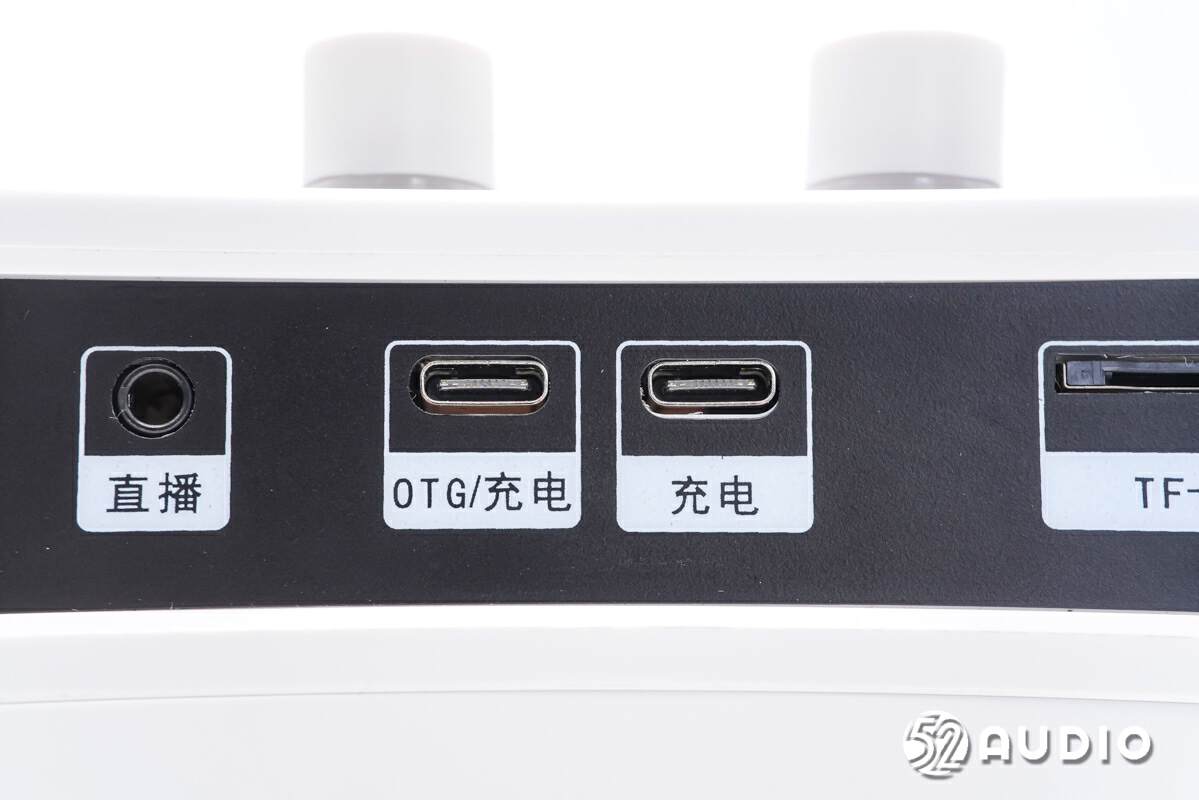

两个 USB Type-C OTG/充电端口的特写。

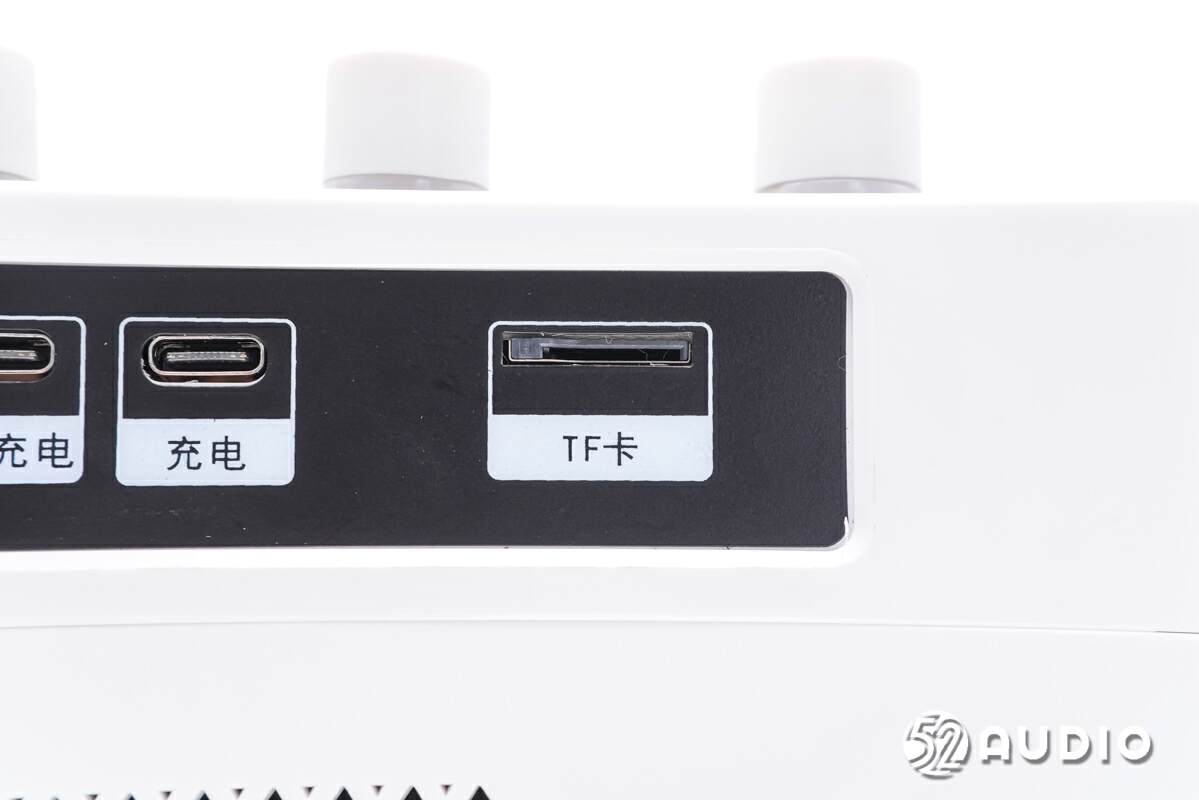

TF卡槽特写，用于插入TF卡进行音频输入。

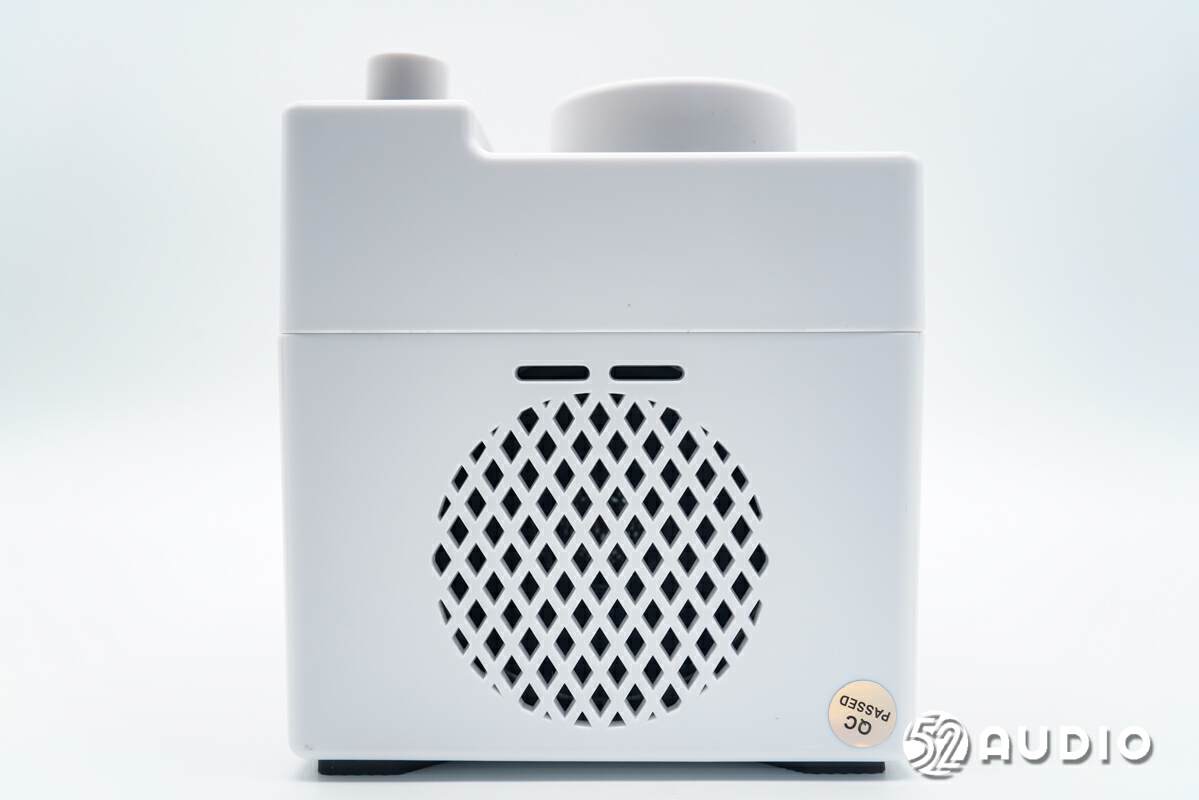

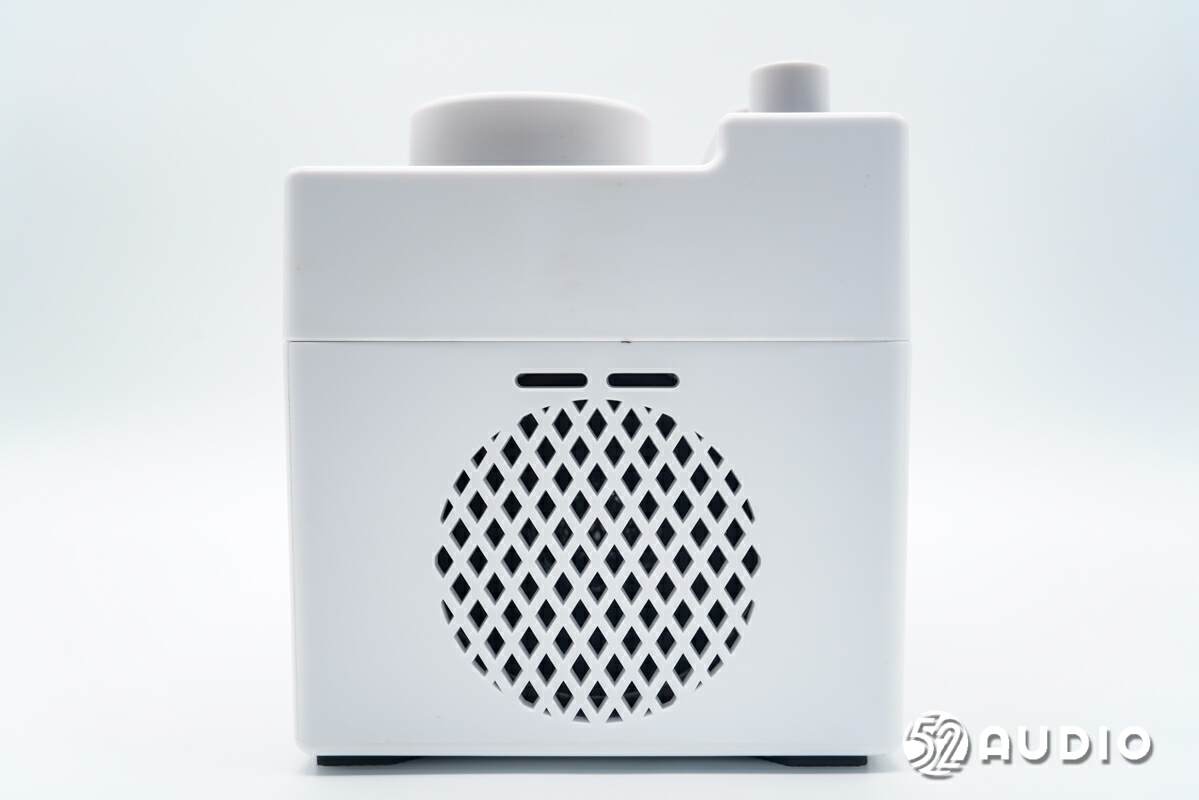

机身侧面网格状的圆形出音口。

机身另一侧网格状的圆形出音口。

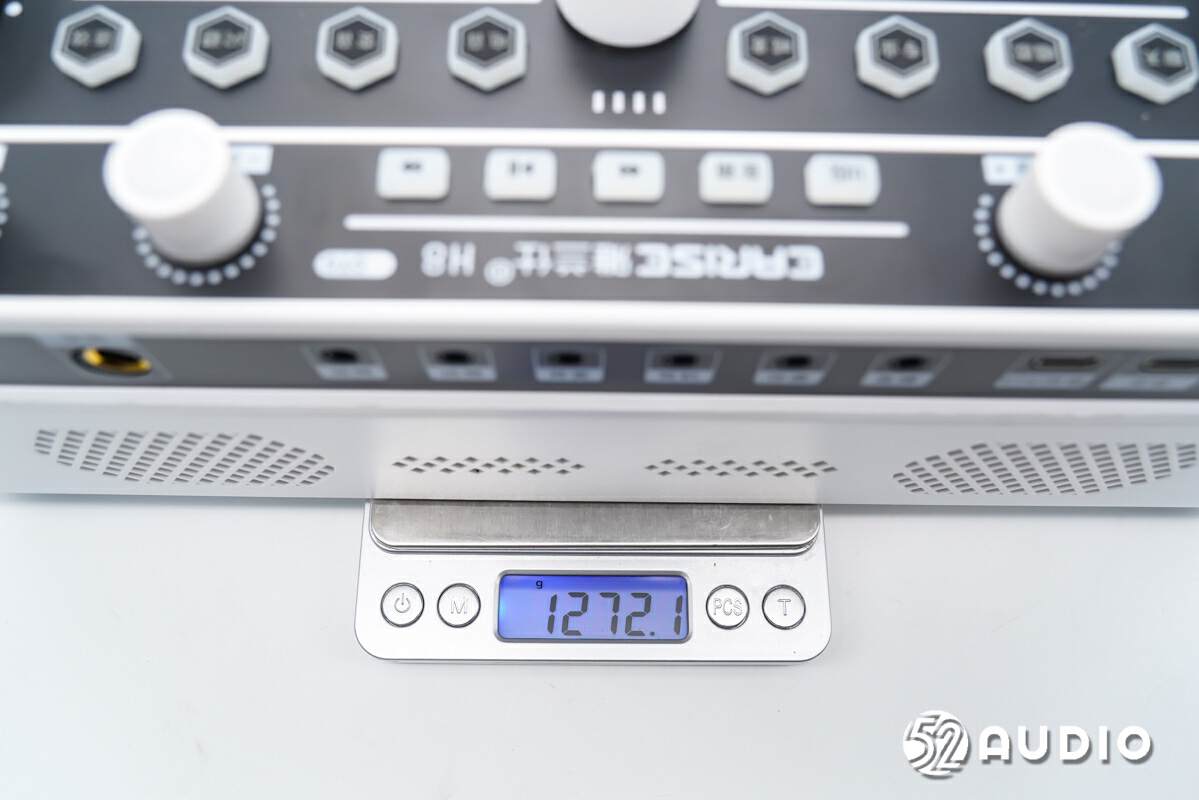

根据我爱音频网的实际测试，EARISE H8数字现场声卡音箱的重量约为1272g。

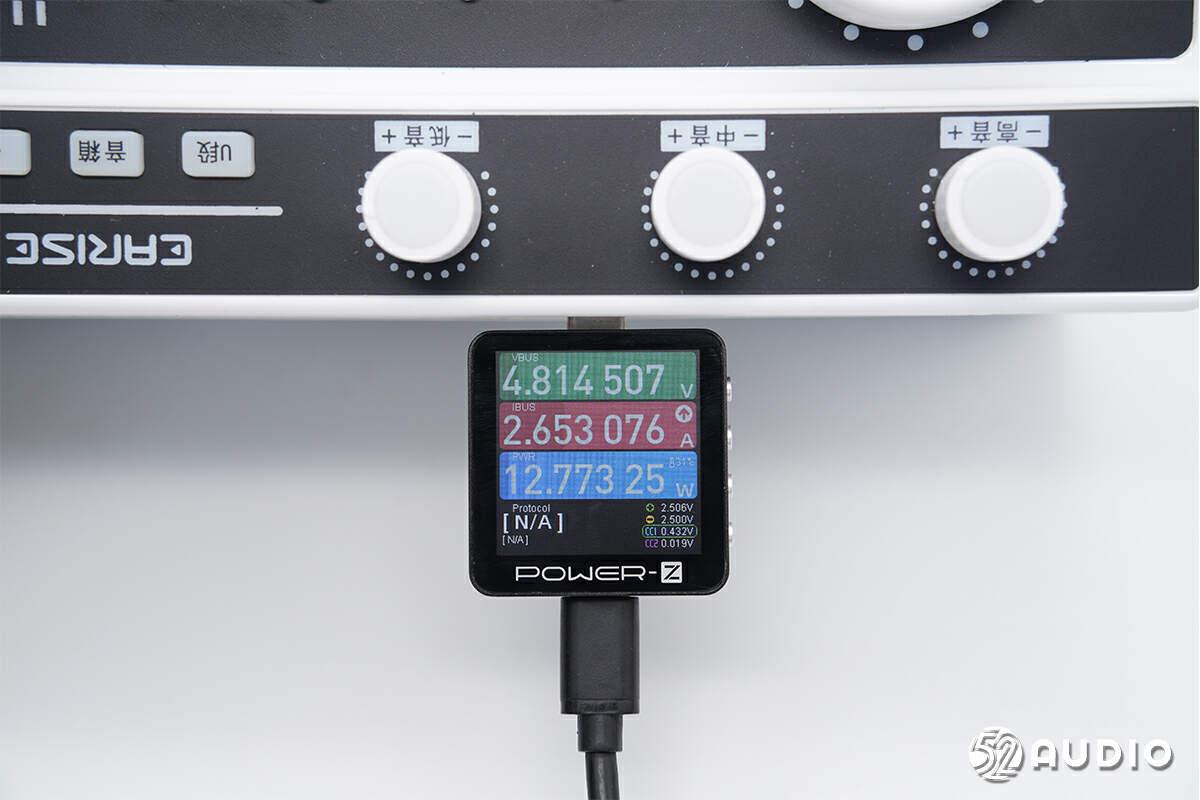

我爱音频网使用CHARGERLAB POWER-Z对EARISE H8数字现场声卡音箱进行充电测试，充电电压约4.81V，充电电流约2.65A，输入功率约12.77W。

2. EARISE H8 数字现场声卡音箱拆解

通过开箱部分我们详细了解了EARISE H8数字现场声卡音箱的外观设计、丰富的功能按键以及接口，下面我们进入拆解部分，看看内部结构配置信息吧~

卸掉螺丝，打开声卡扬声器的顶盖。

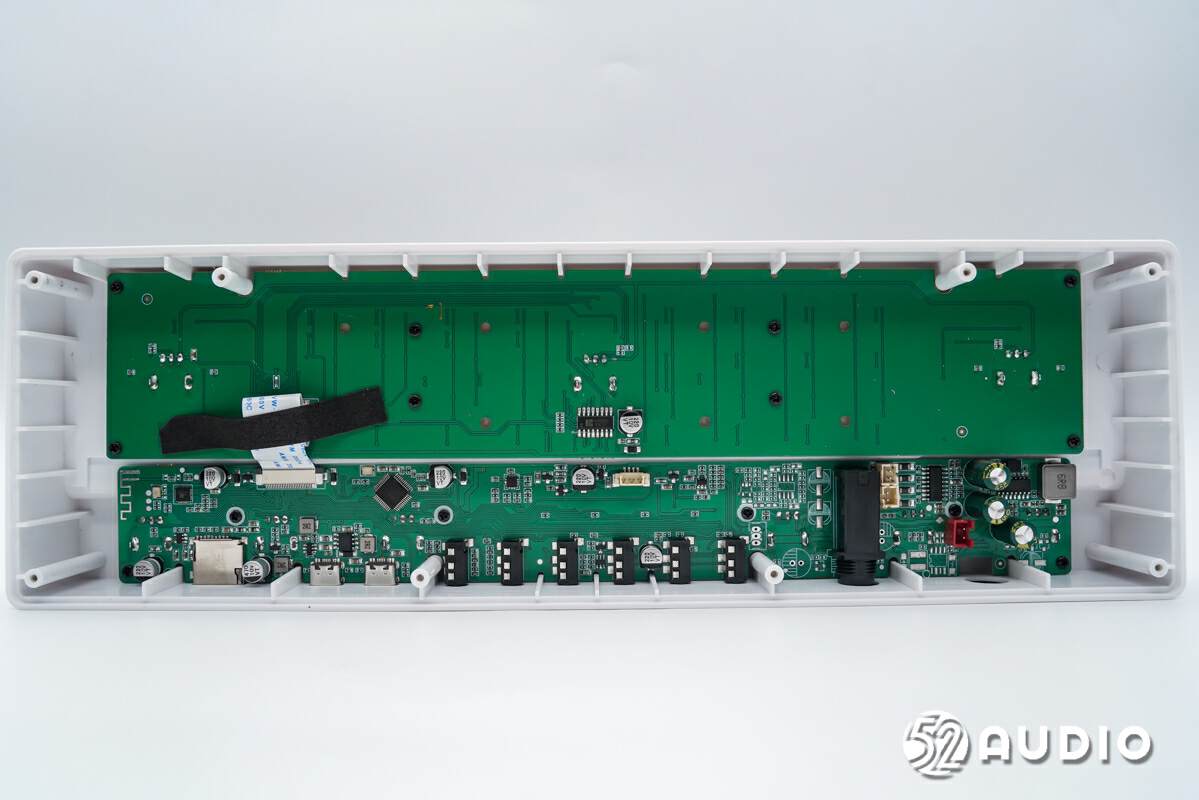

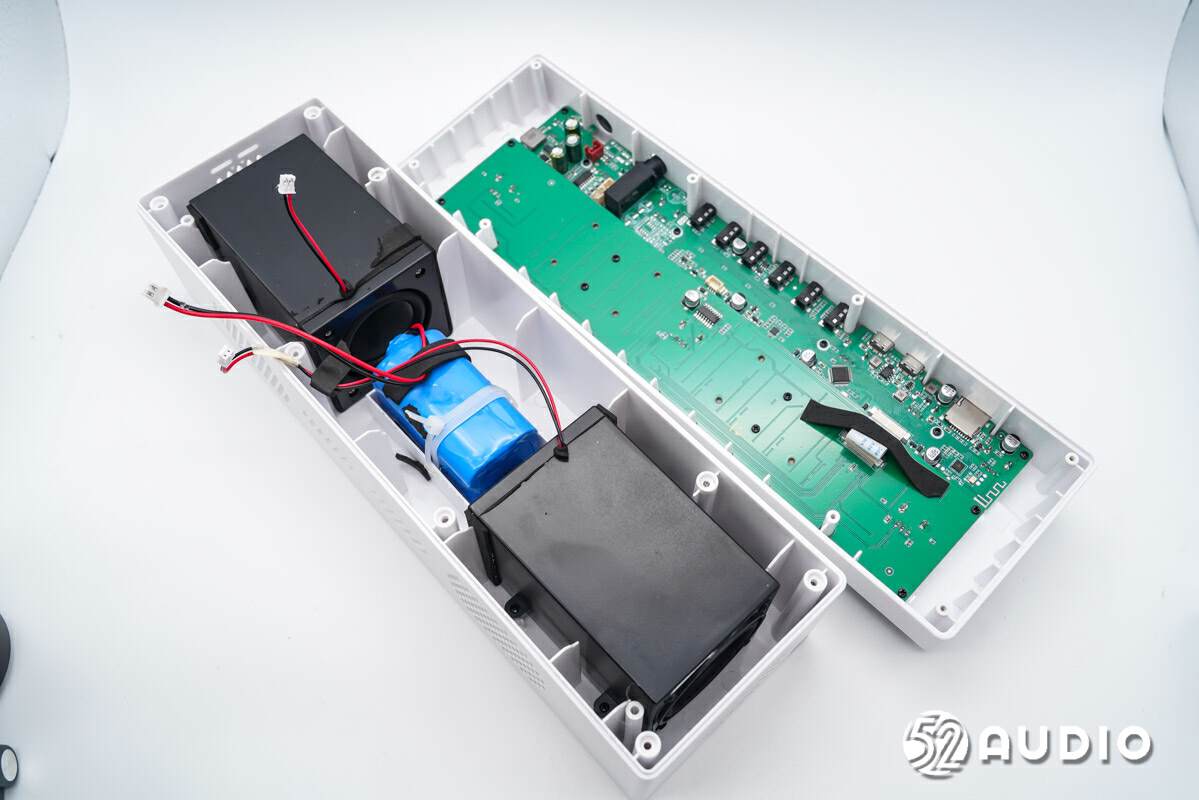

盖板内侧设有两块PCB板，通过线缆和接插件连接。

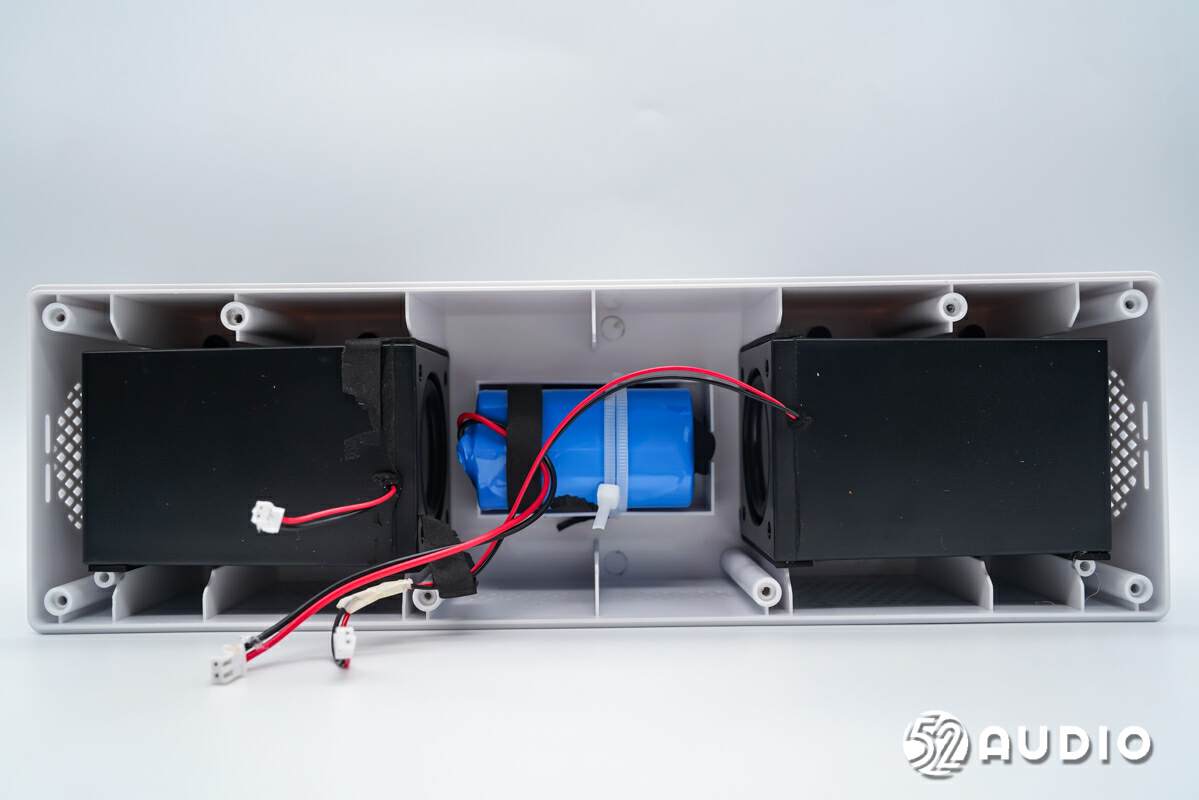

腔体内部有对称排列的双扬声器单元，中间固定有电池，全部通过线材和连接线与主板连接。

拔下旋钮键帽及排线接头，卸下螺丝，取出功能键板。

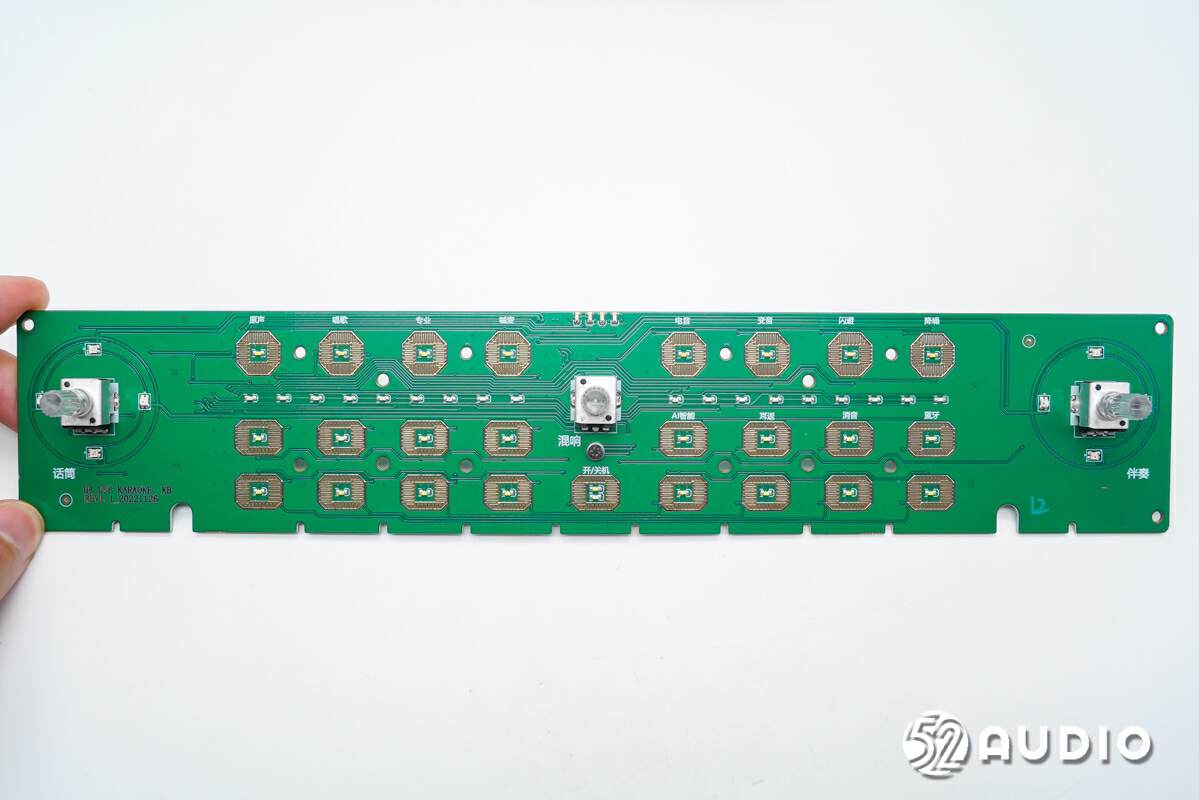

功能键盘板一侧电路概览，其拥有24个触摸点和三个旋钮电位器，均带有指示灯反馈。

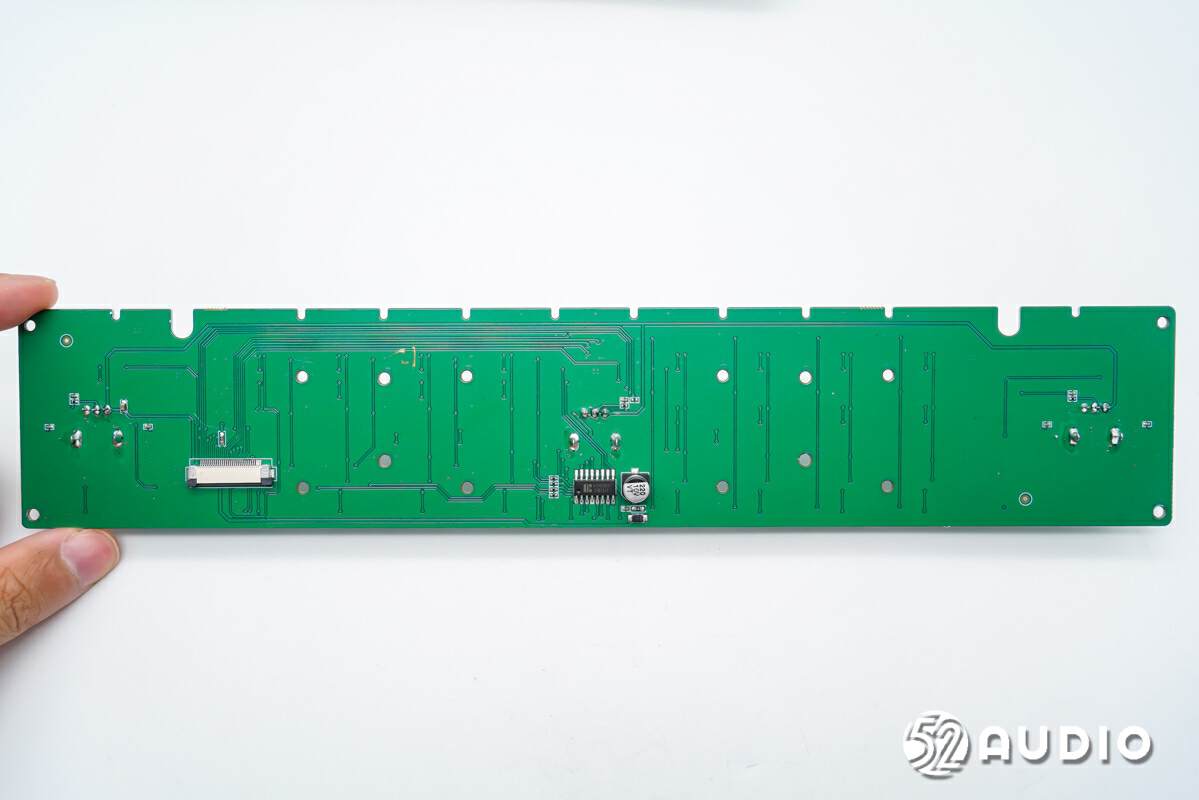

看一下小板另一侧的电路，它使用ZIF连接器连接主板电缆。

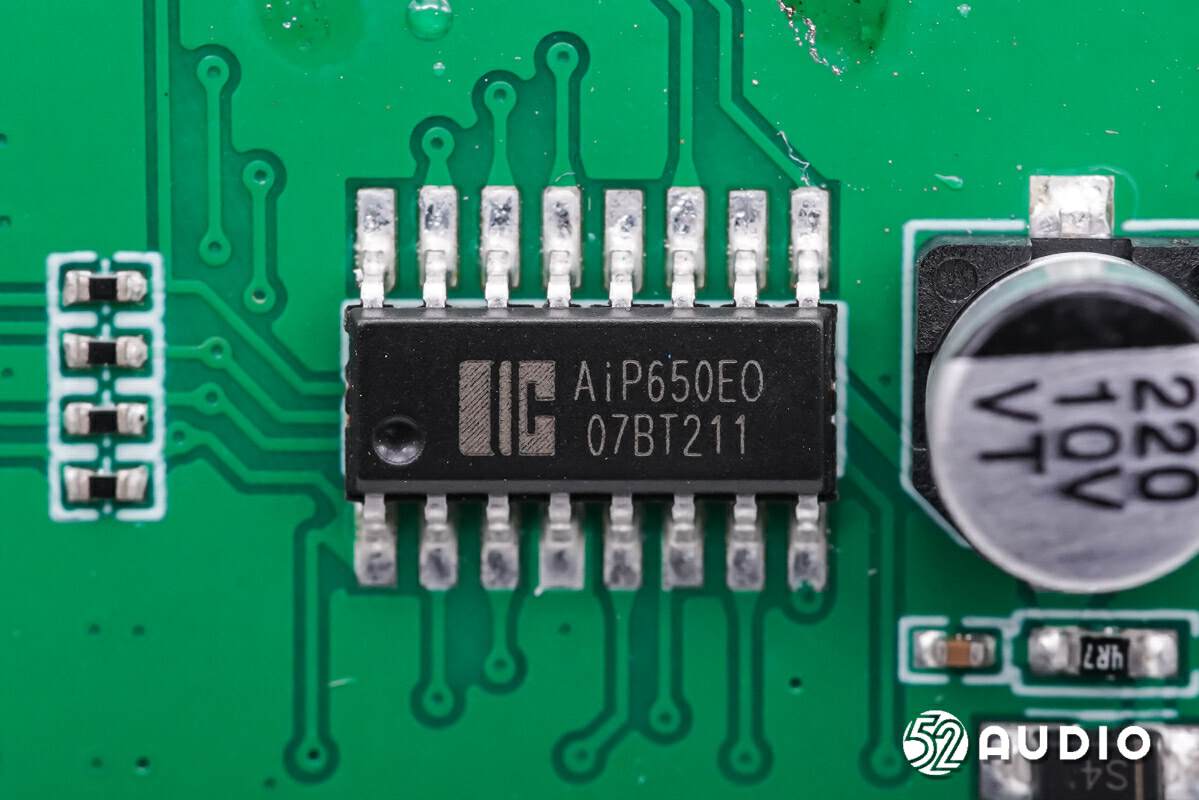

中微电子的AiP650 LED驱动器是一款带键盘扫描电路接口的专用LED驱动控制电路，内部集成了MCU输入输出控制数字接口、数据锁存器、LED驱动器、键盘扫描、亮度调节等电路，具有性能稳定、质量可靠、抗干扰能力强等特点，可适用于24小时长期连续工作的场合。

中芯国际AiP650的详细信息。

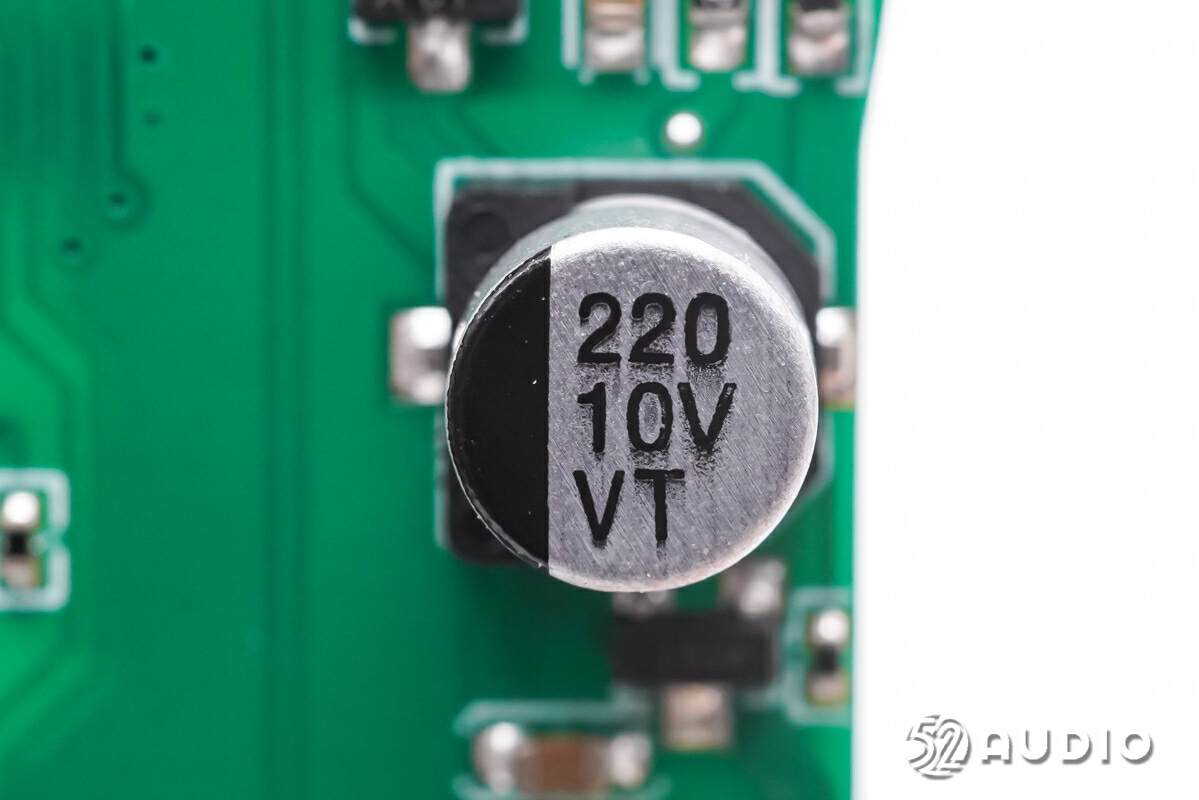

220μF 10V耐压滤波电容。

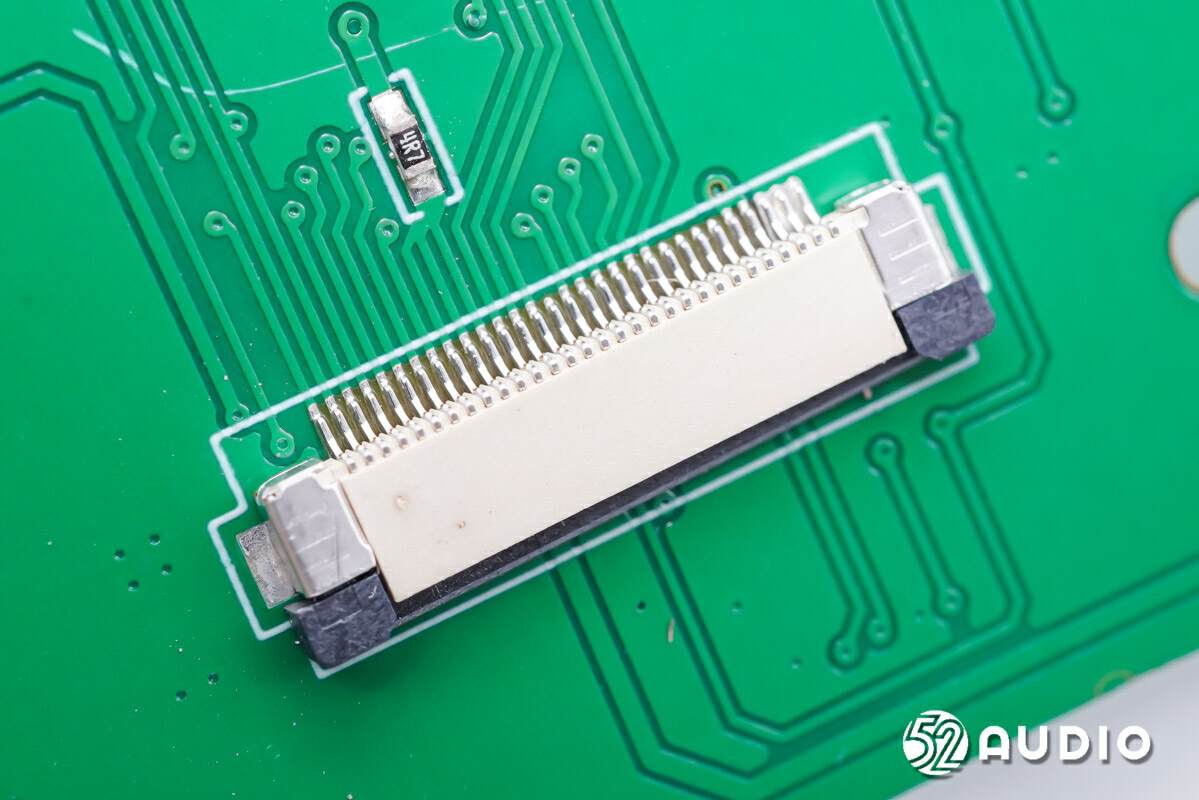

连接主板电缆的 ZIF 连接器。

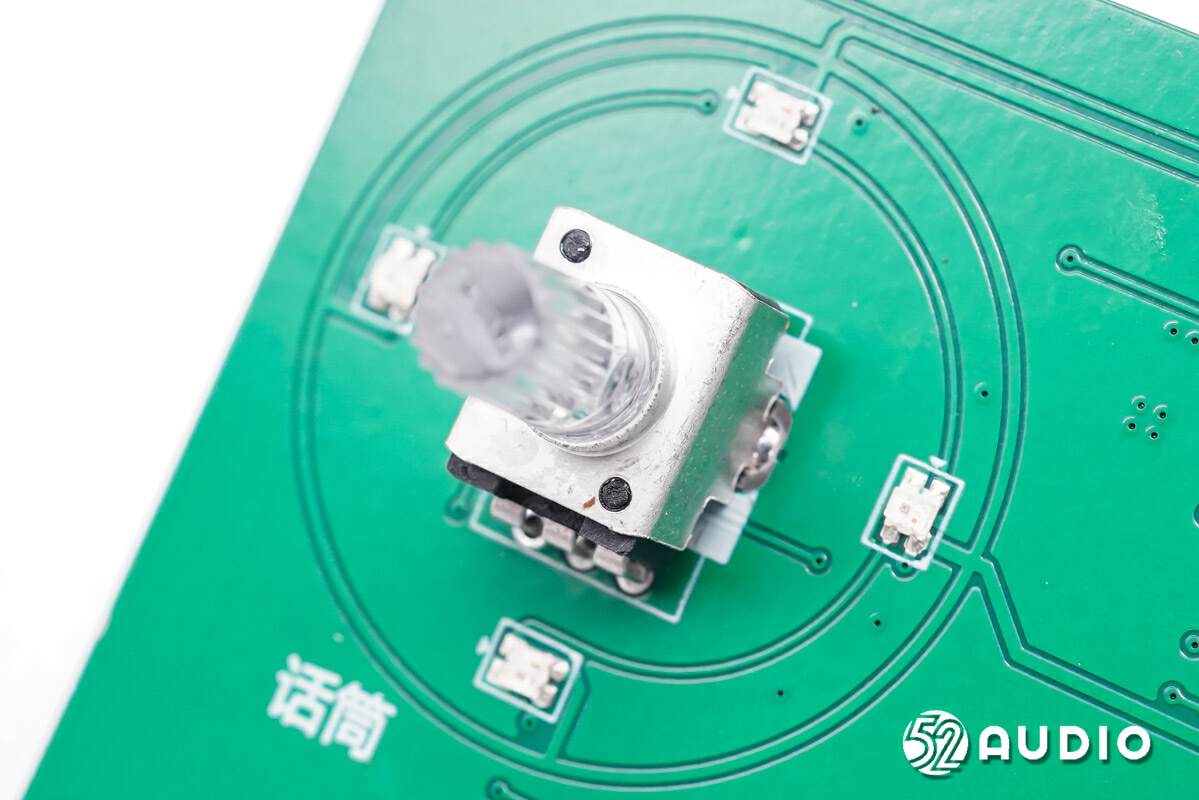

旋钮电位器特写，三只均采用相同规格。

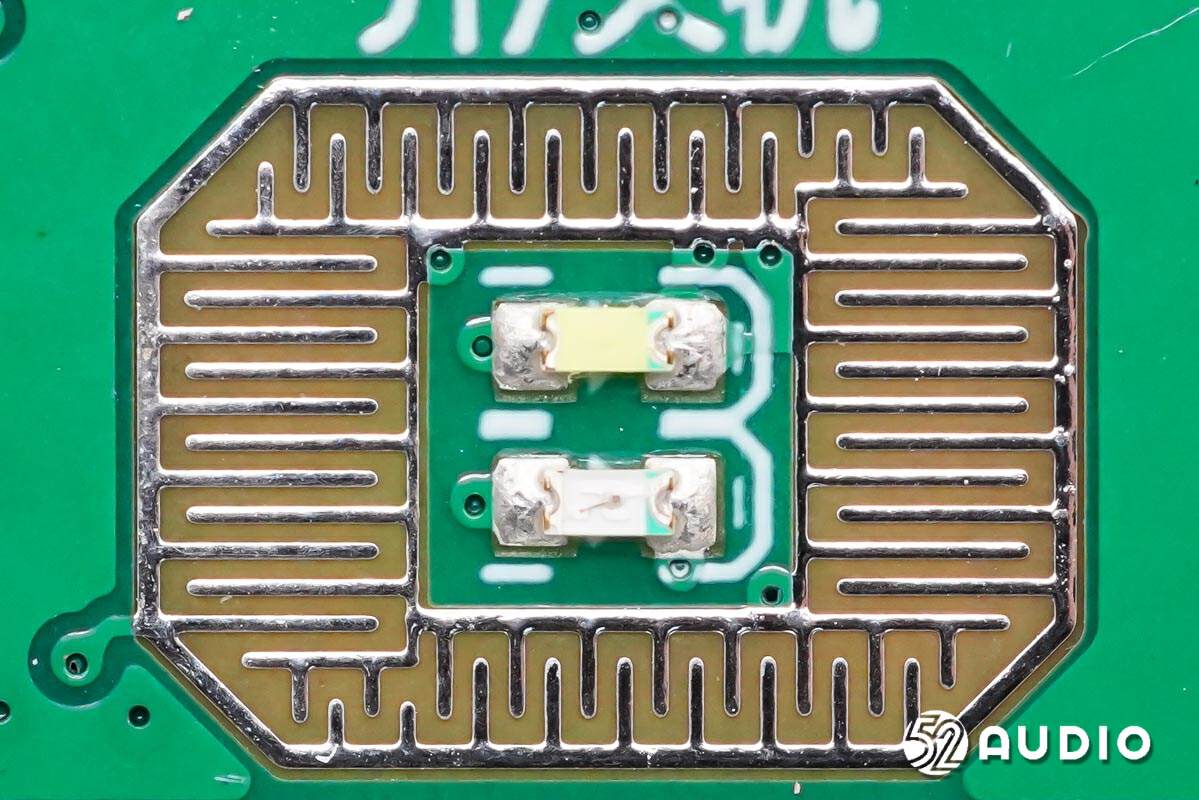

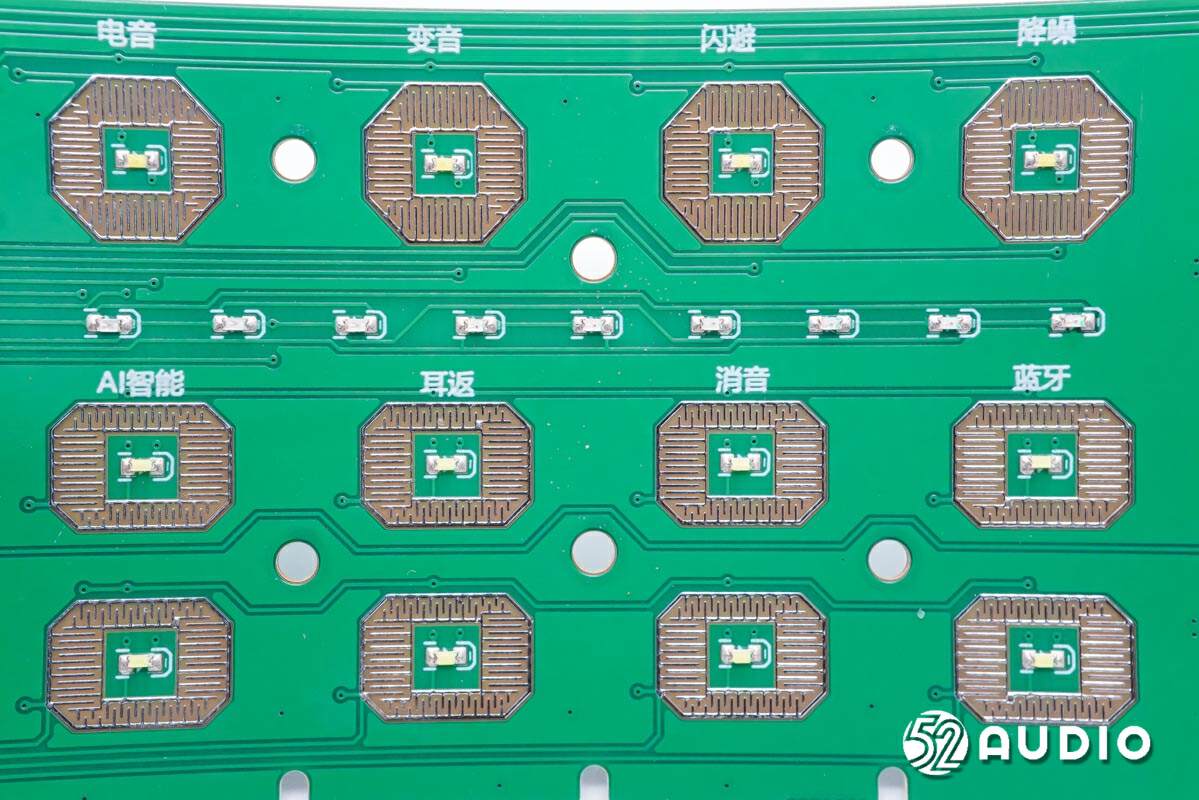

功能按键触点特写，中央有指示灯反馈。

电源开关触点配有两种不同颜色的LED指示灯。

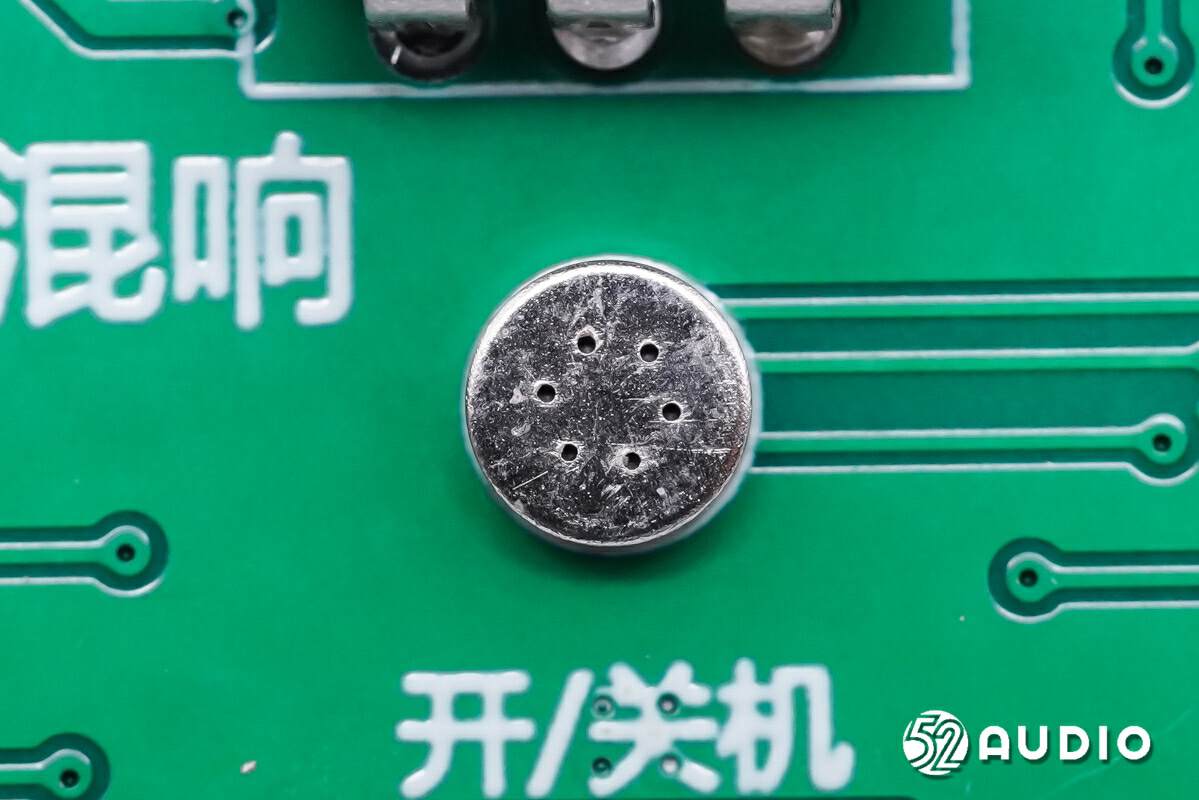

声卡扬声器内置的驻极体麦克风特写。

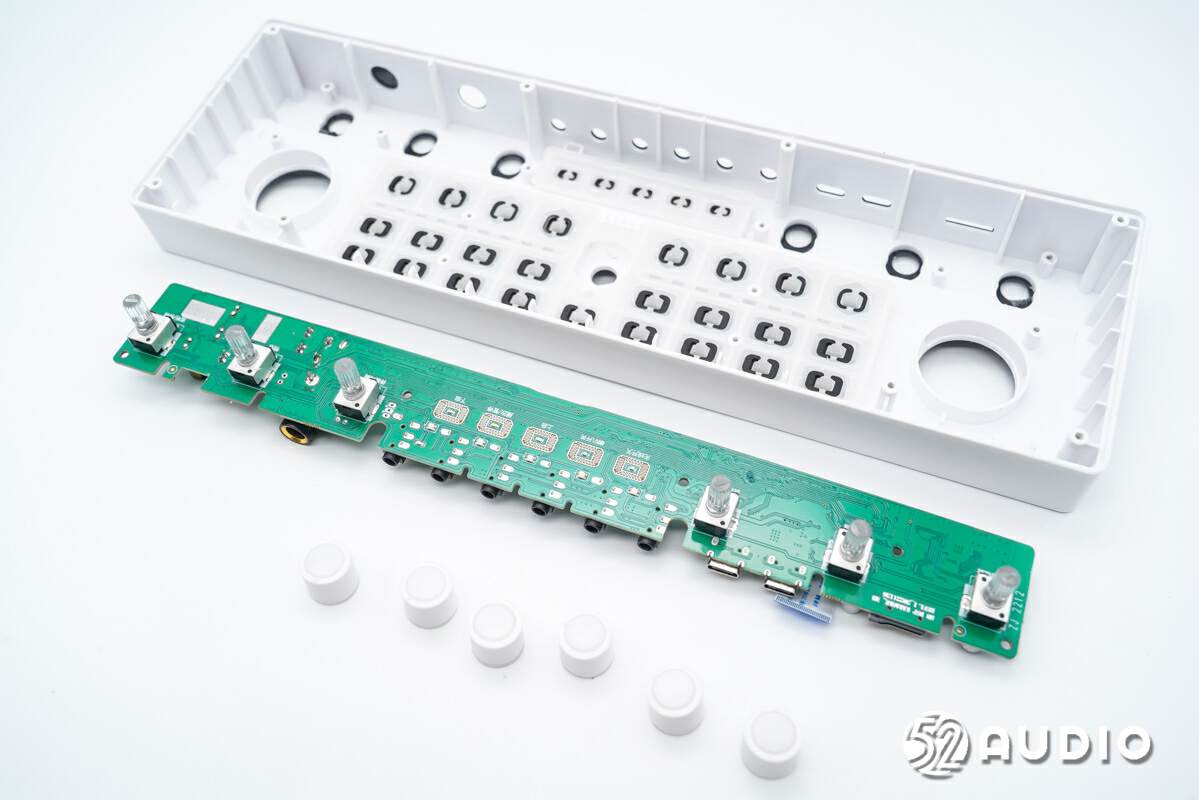

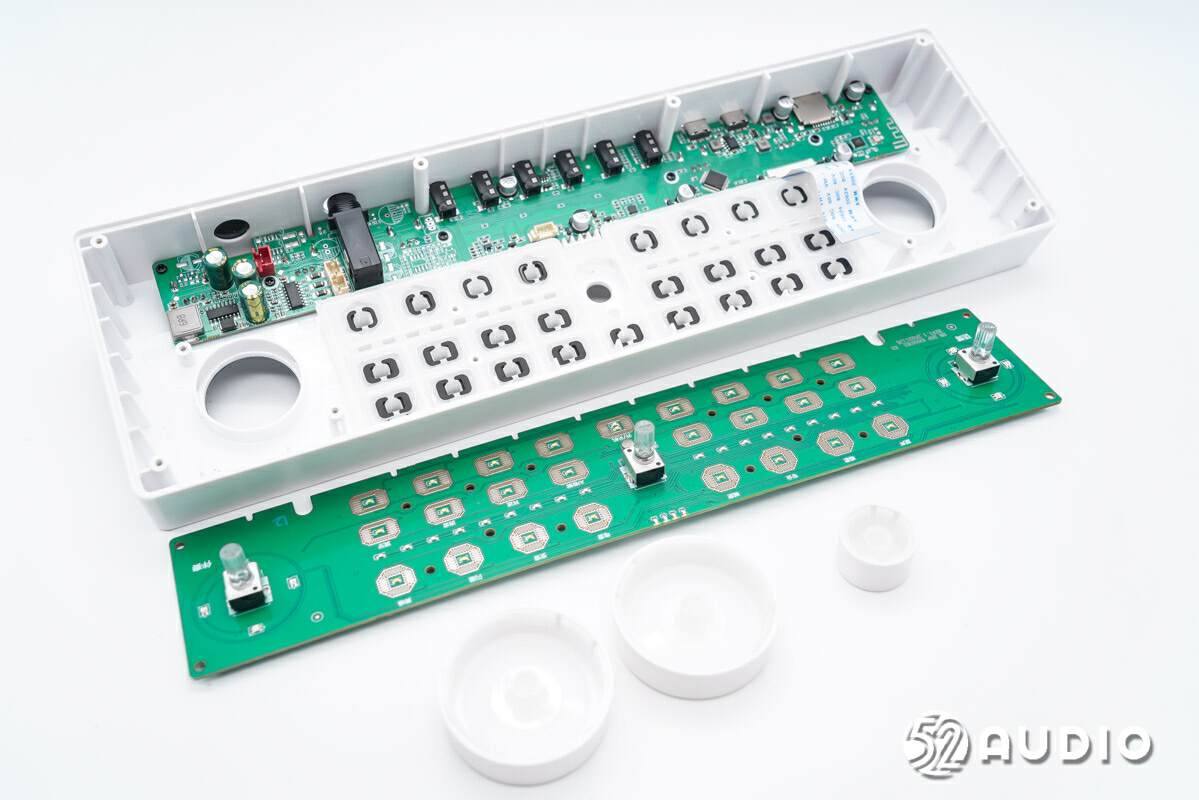

取下旋钮键帽，取出主板单元，看看腔体内部结构。

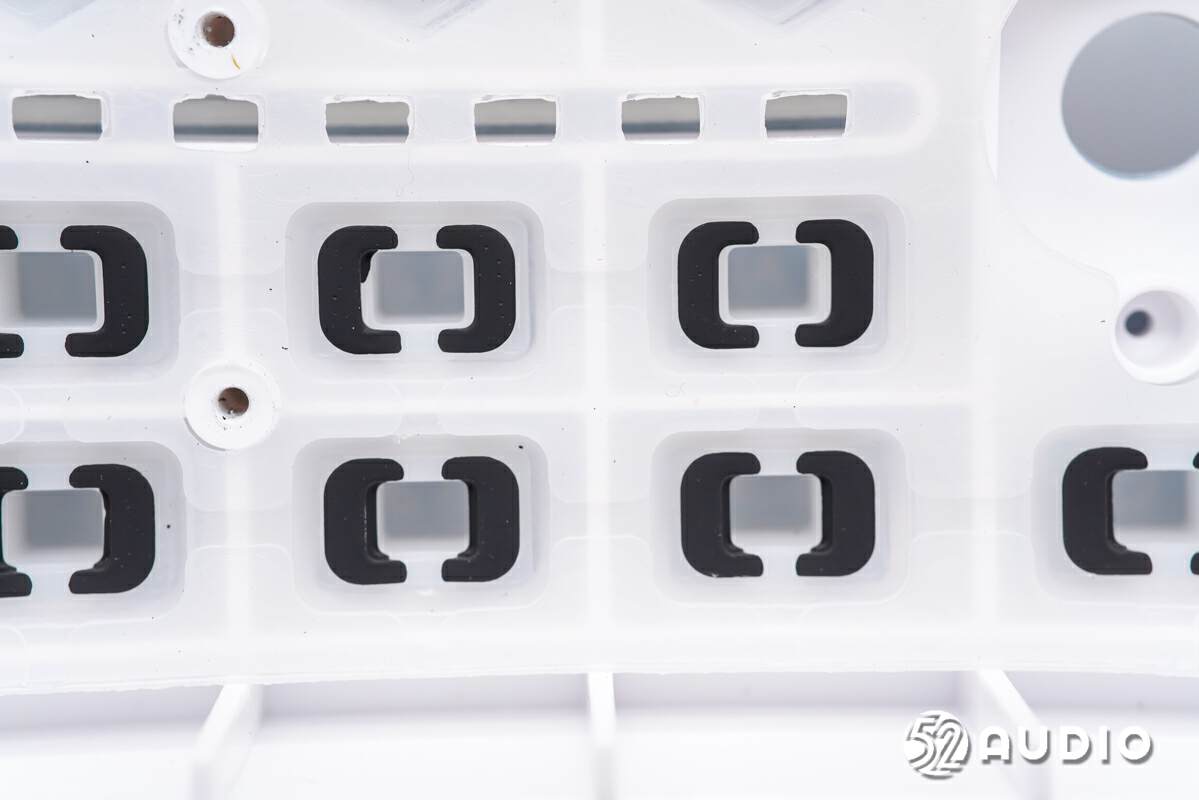

功能键橡胶键帽结构特写，采用一体化设计。

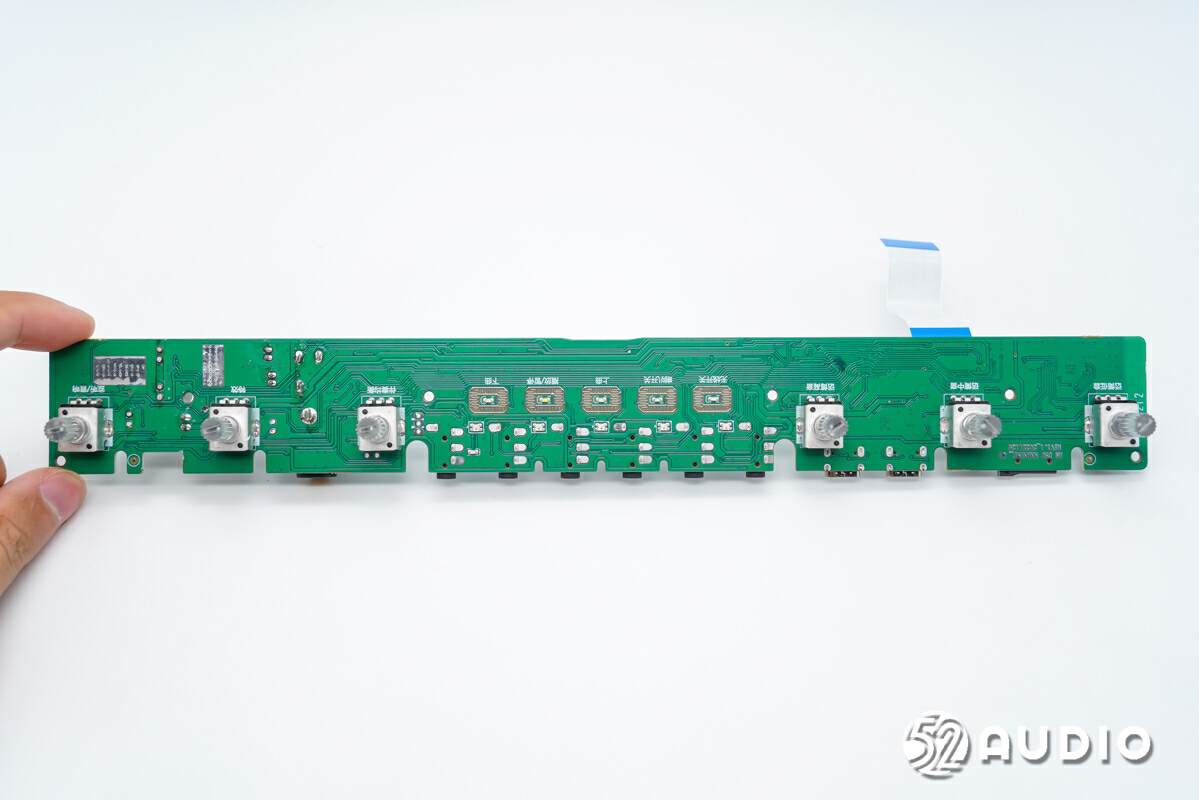

主板一侧电路概览，配有6个旋钮电位器和5个触摸点。

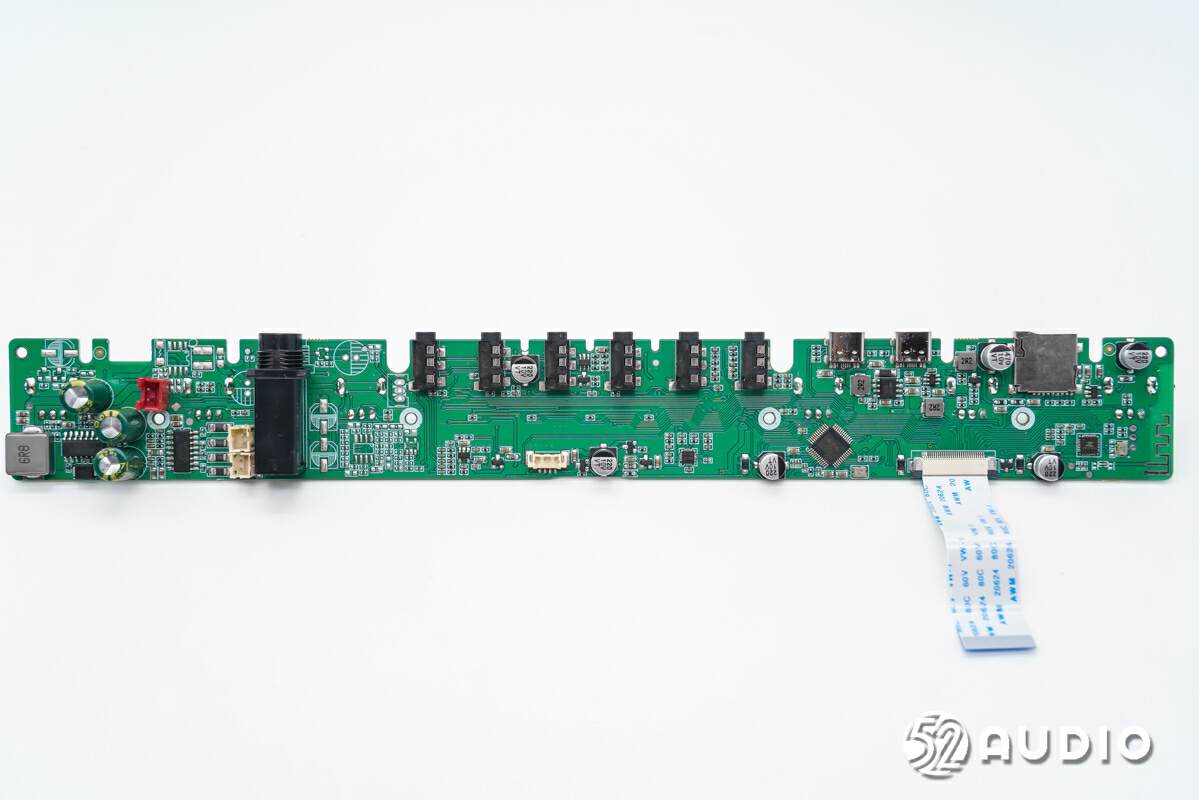

主板另一面电路概览，焊接的功能接口插座，以及声卡主IC。

6个3.5mm音频接口插座特写。

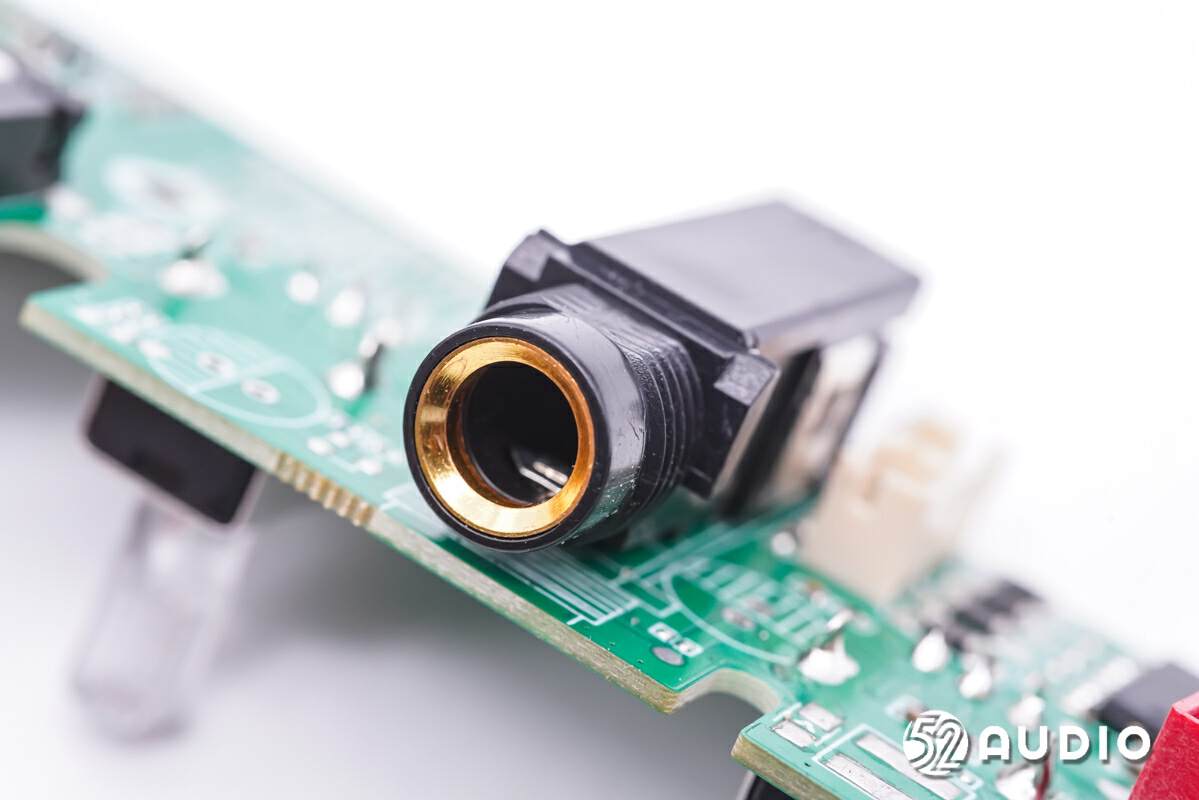

6.5mm音频输入接口插座特写，用于连接麦克风。

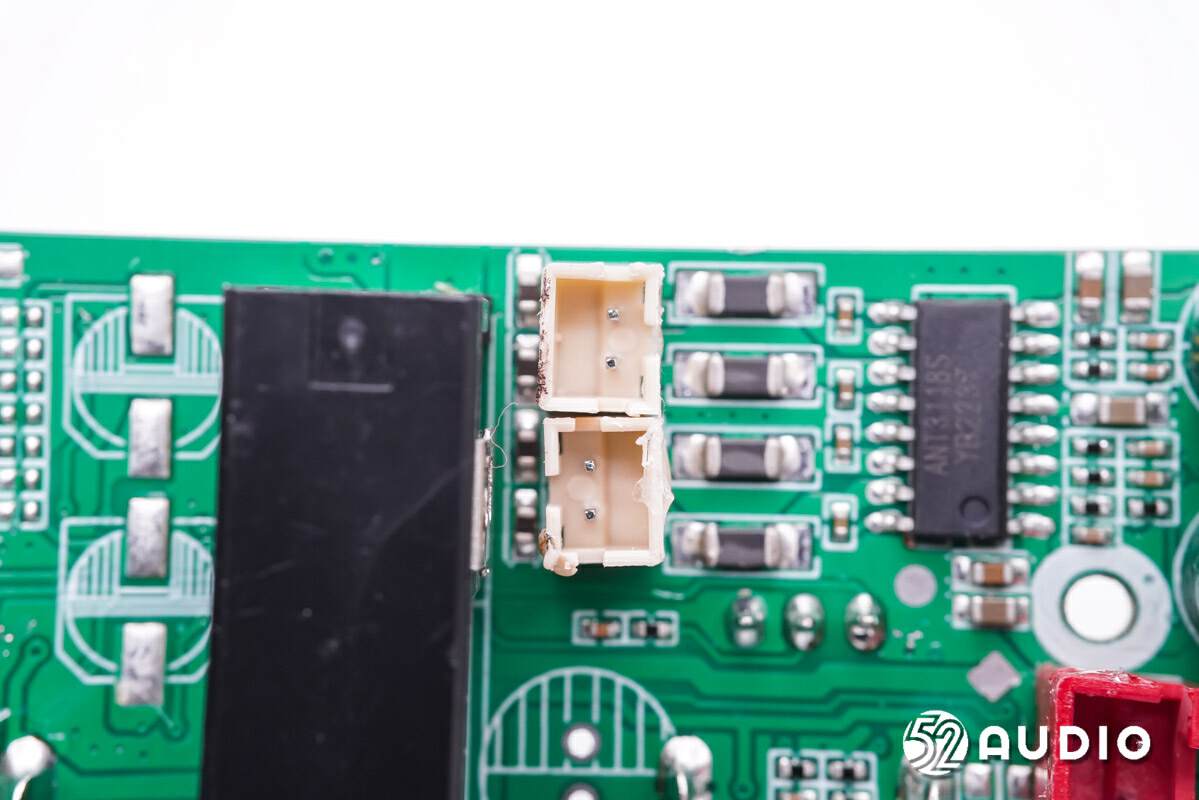

连接两个扬声器的电线插座的特写。

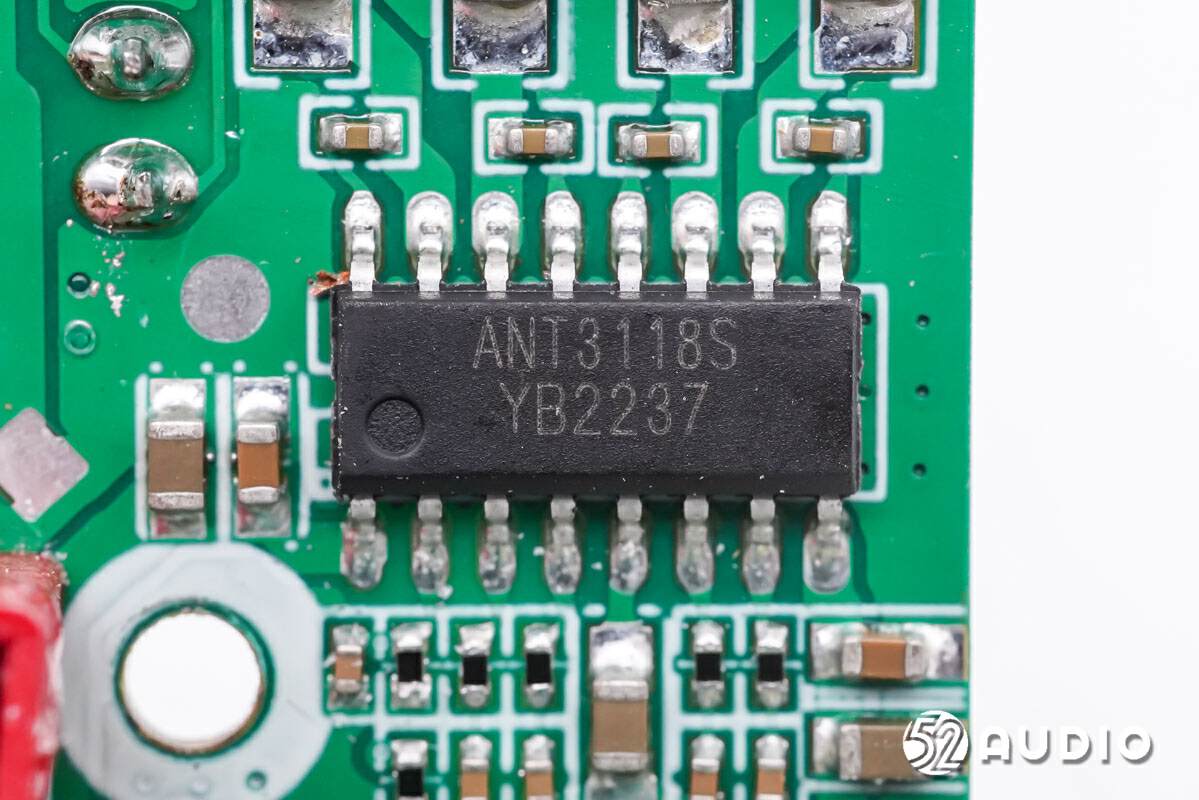

ANATEK ANT3118S 是一款高集成度、高效率的双通道 D 类音频功率放大器，用于驱动扬声器。ANT3118S 支持 BTL 和 PBTL 模式输出，供电电压范围为 5.5V-26V。双通道 BTL 模式下输出功率可达 2×40W（8Ω，24V，THD+N=10%），单通道 PBTL 模式下可输出 80W（4Ω，24V，THD+N=10%）。

ANT3118S 采用全新 PWM 脉宽调制架构，降低静态功耗，提高效率。PWM 采用扩频技术，可大幅降低 EMI 辐射。在一定功率和喇叭线长度范围内，可用磁珠替代电感方案，从而优化成本和电路面积。ANT3118S 内置过热保护、短路保护、过压保护、欠压保护，防止芯片在工作异常情况下损坏。

ANATEK ANT3118S详细信息图片。

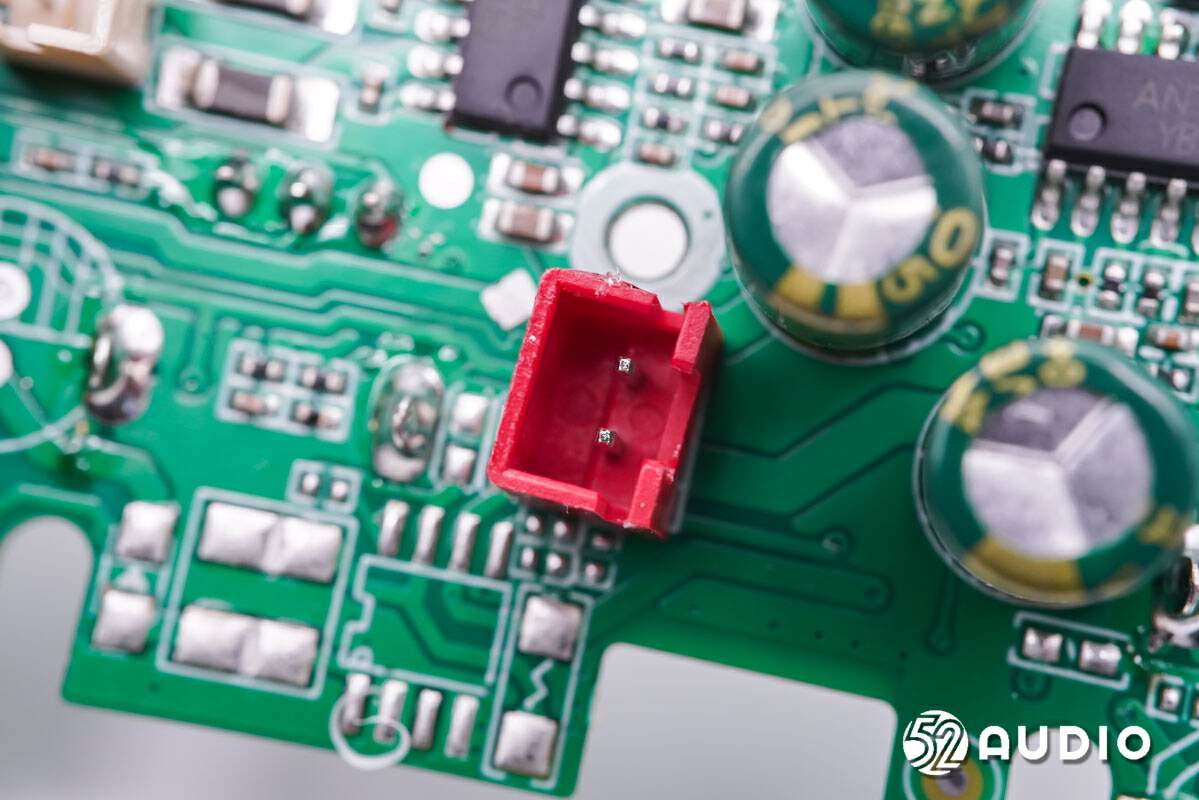

连接电池线的插座特写。

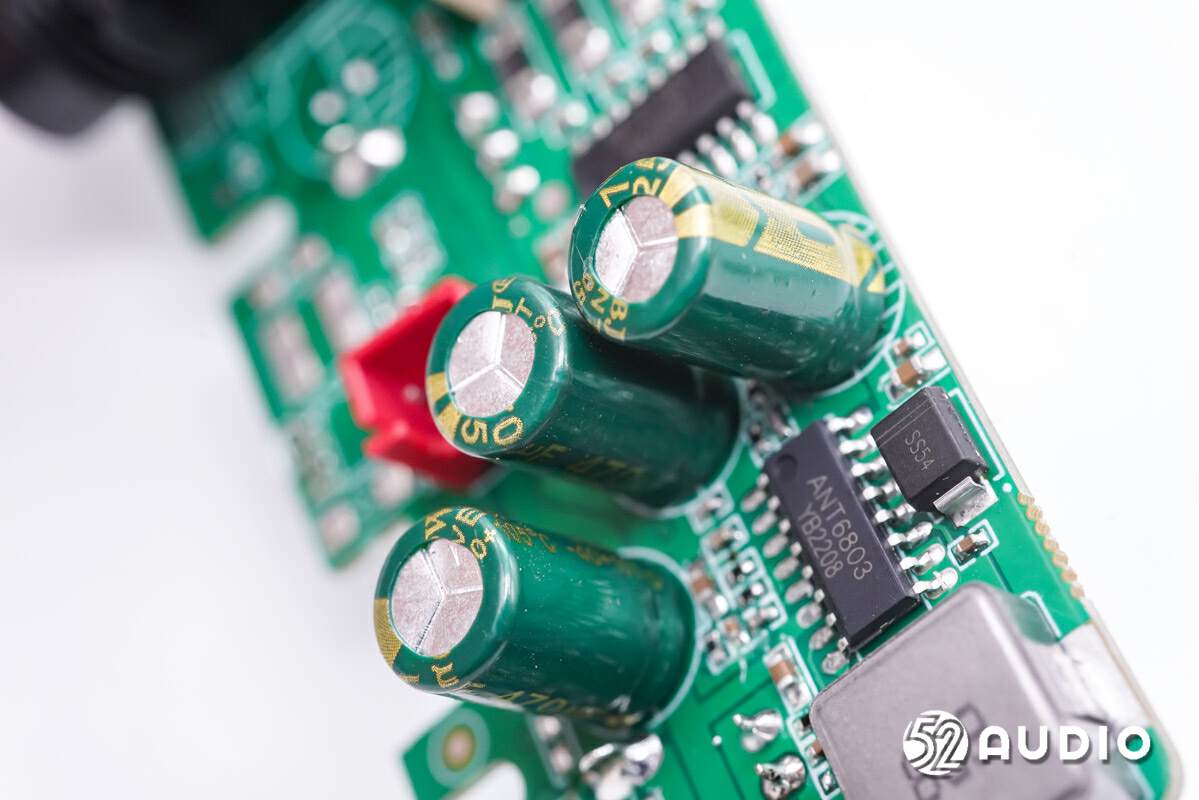

三颗相同规格的滤波电容特写。

滤波电容规格为470μF，耐压25V。

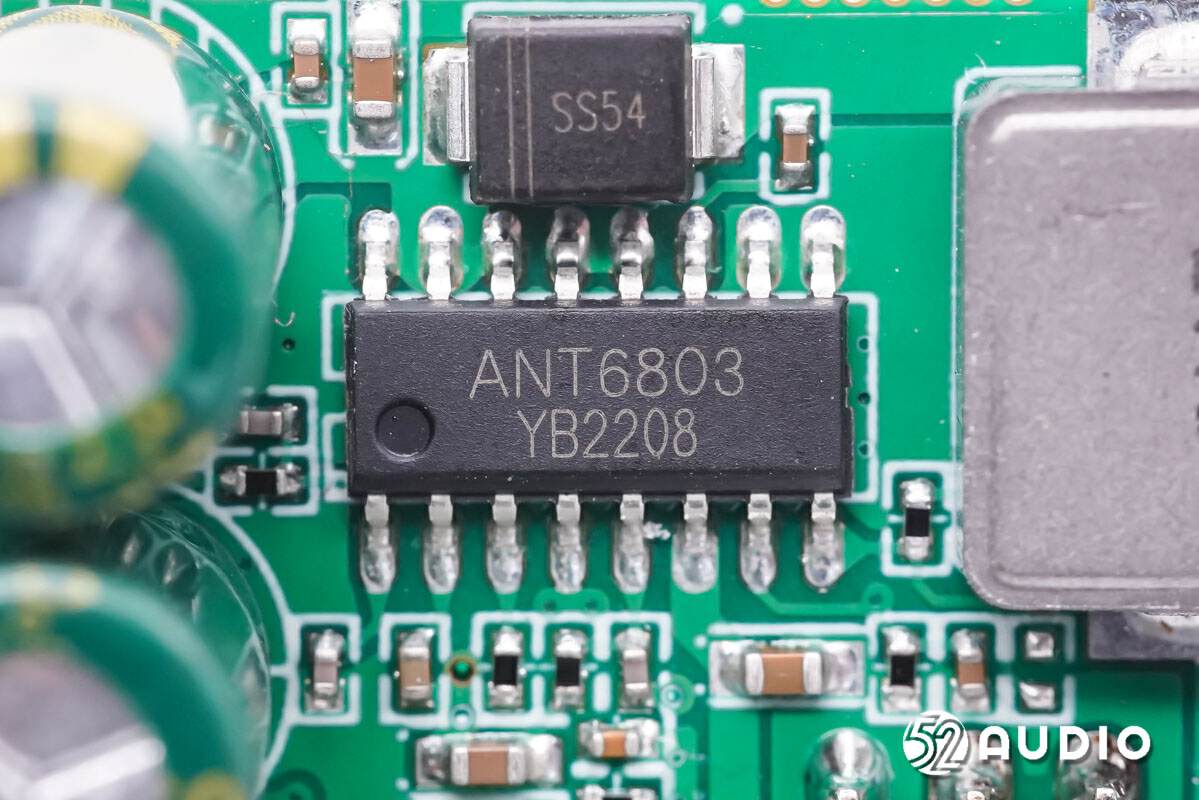

ANATEK ANT6803是一款大功率、高效率同步整流DC-DC升压芯片，输入电压范围宽达2.8V至15V，芯片本身具备10A开关电流能力，可提供高达16V/4A的输出功率。

ANT6803 采用精确的电流模式控制电路，使得环路在所有条件下都能工作在非常稳定的状态。外设可以通过设置 FS_SET 来调整工作频率，避免因特定的开关频率而影响电路板上其他器件的工作。

ANT6803还可以通过外部OC_SET引脚实现可调开关限流功能，该功能可以根据系统电源的电流输出能力来设置限流值，以达到最大的电流输出能力，防止输入端电流能力不足造成电池故障而导致系统不稳定。

ANATEK ANT6803 详细信息图。

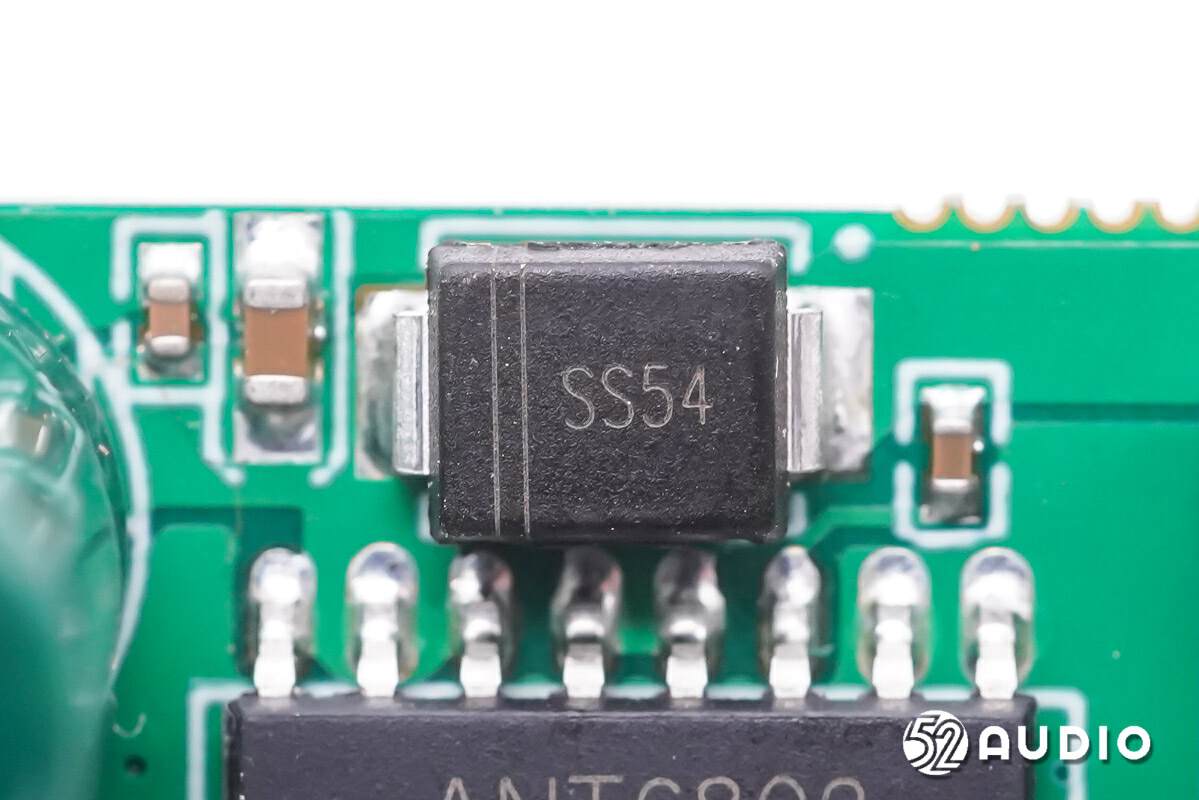

采用丝印SS54肖特基二极管，提高升压效率。

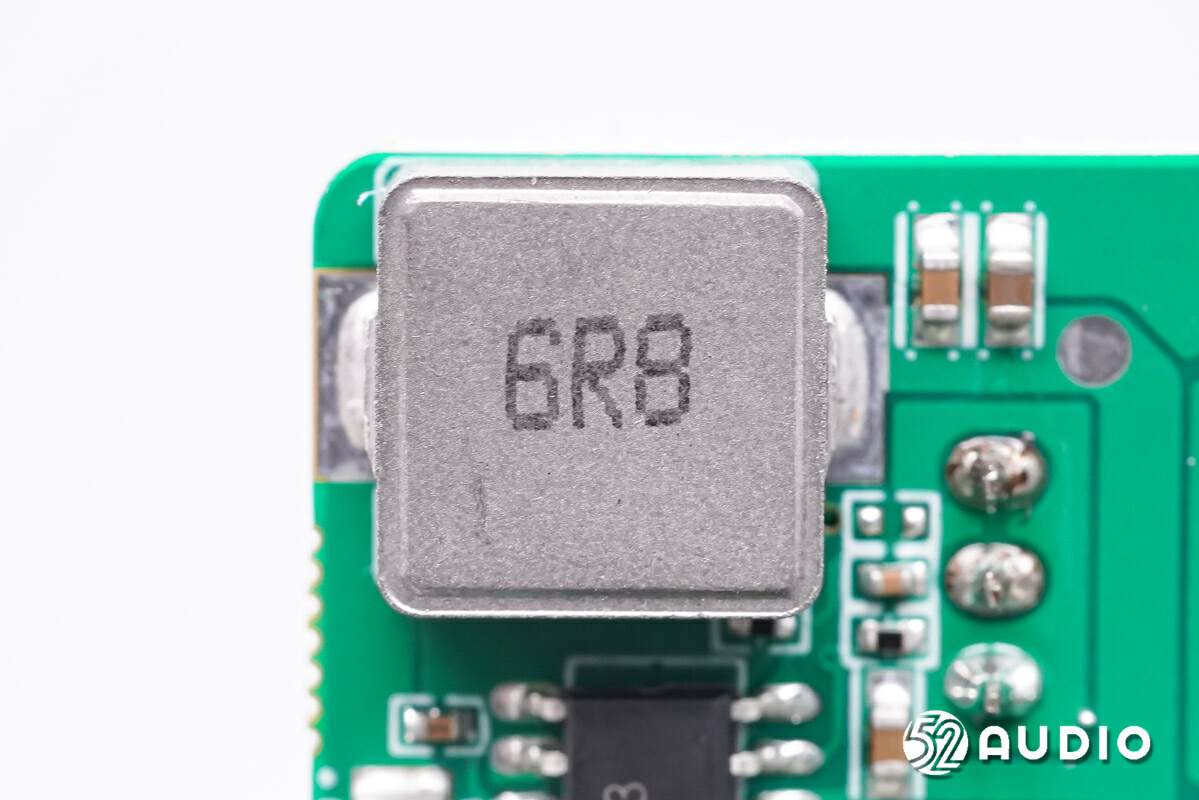

升压芯片外置6R8一体成型功率电感。

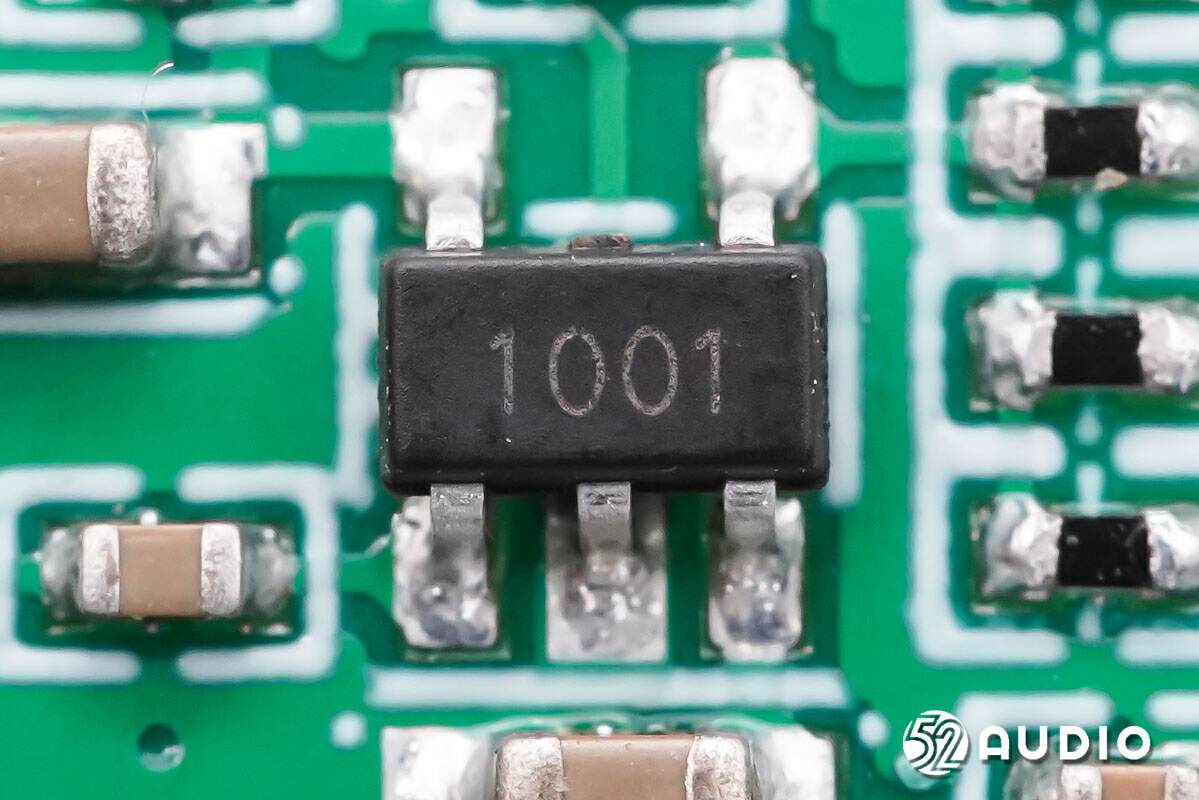

丝印为1001的IC。

丝印CH8865的IC用于耳机地线的自动切换。

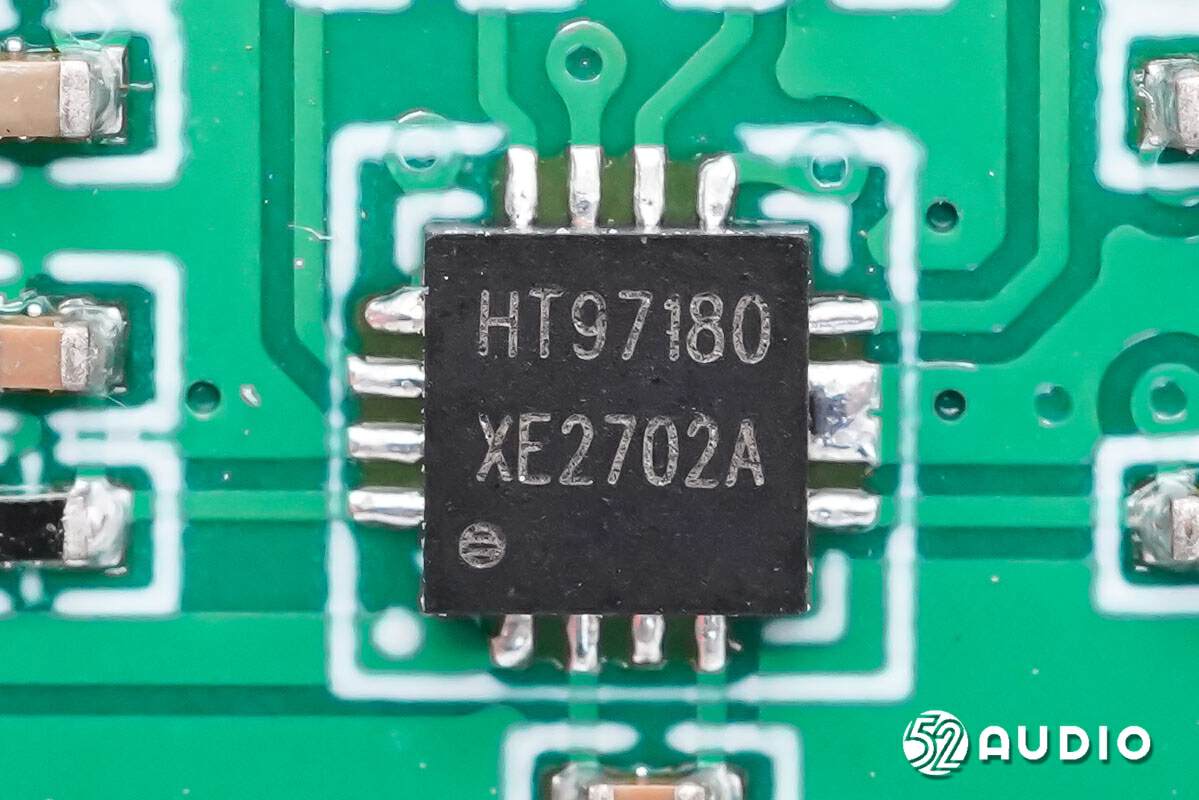

Heroic HT97180 是一款具有差分输入/单端输入和直接输出驱动的耳机放大器/线路驱动器。当采用 4.2V 供电时，该器件可以向 32 欧姆耳机提供 125mW 的功率而不失真。该器件可以通过外部电阻调整增益（固定增益 6dB 版本需要提前定制）。该器件在音频范围内具有出色的 THD+N 性能。

据我爱音频网分析，包括华为、小米、漫步者、雷柏、小度、唱霸、JBL、SmallRig、SANAG、喜马拉雅等多个品牌的音频产品均采用了和润方案。

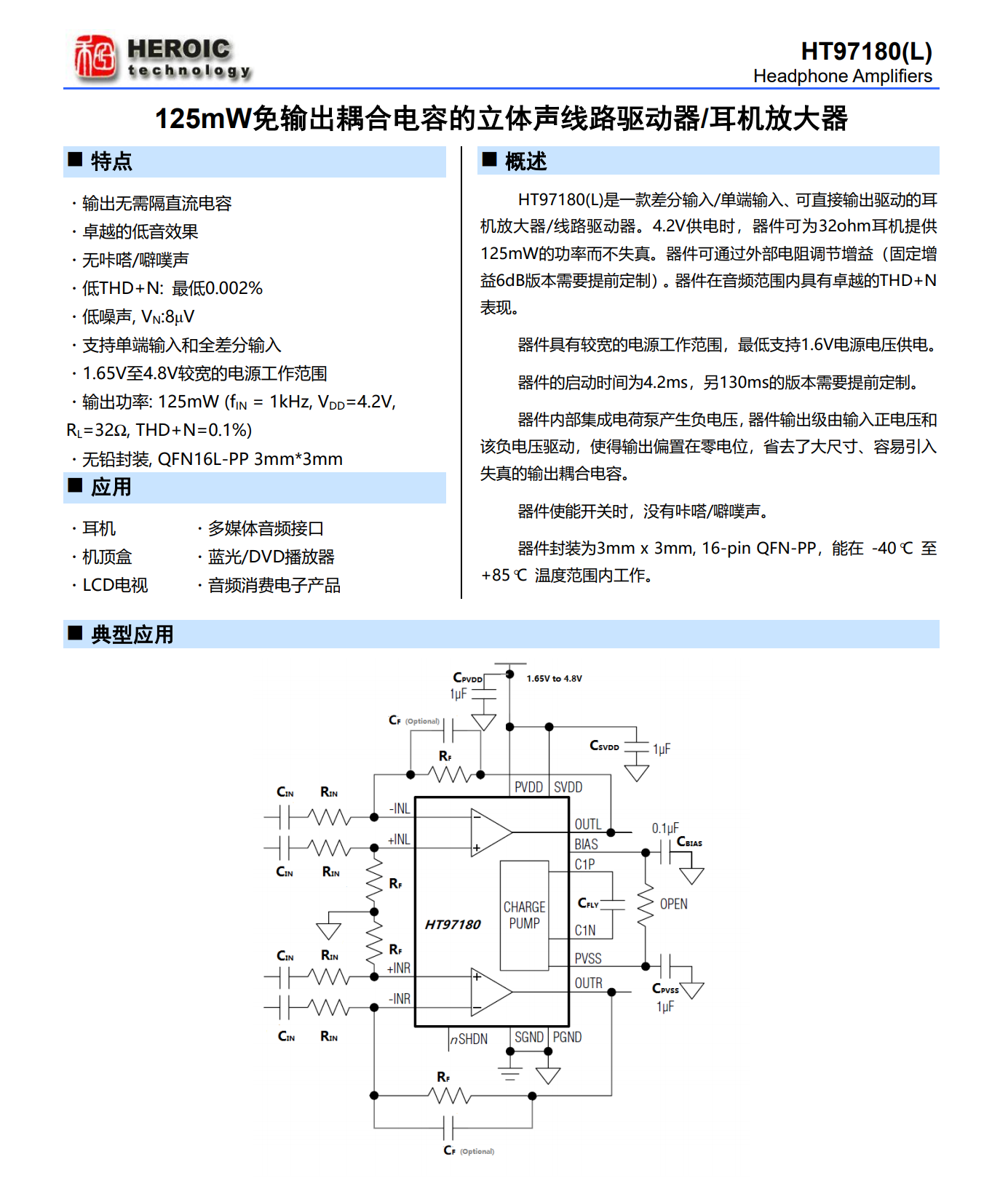

Heroic HT97180 的详细信息。

220μF 10V耐压滤波电容。

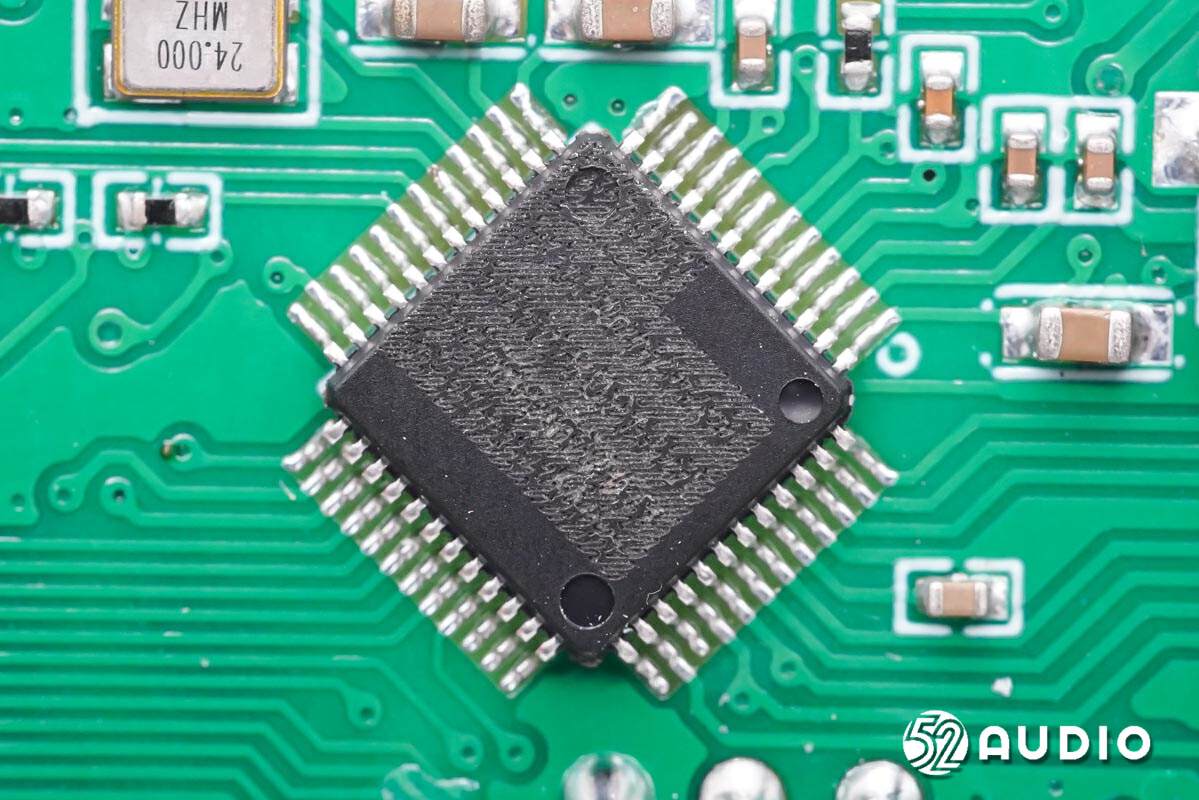

未标注的DSP处理芯片，用于音频处理。

24000MHZ晶振特写，为DSP芯片提供时钟。

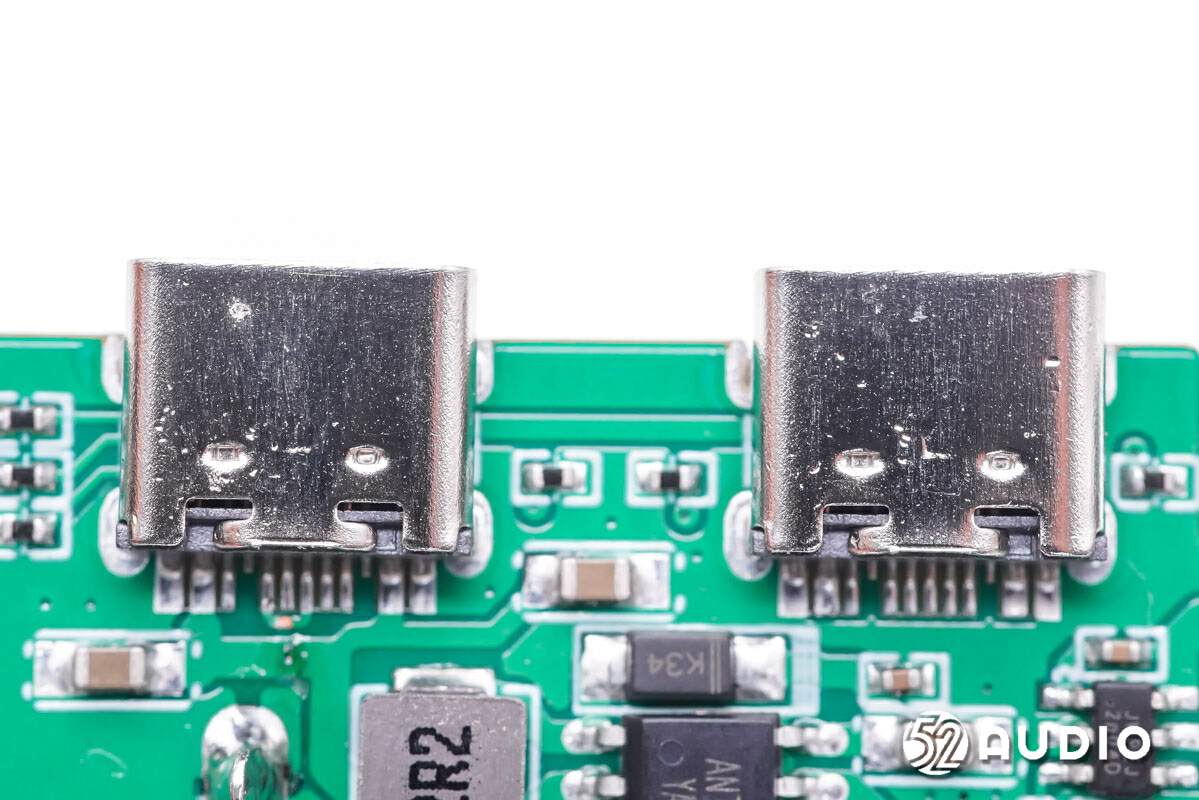

两个Type-C OTG/充电插座特写。

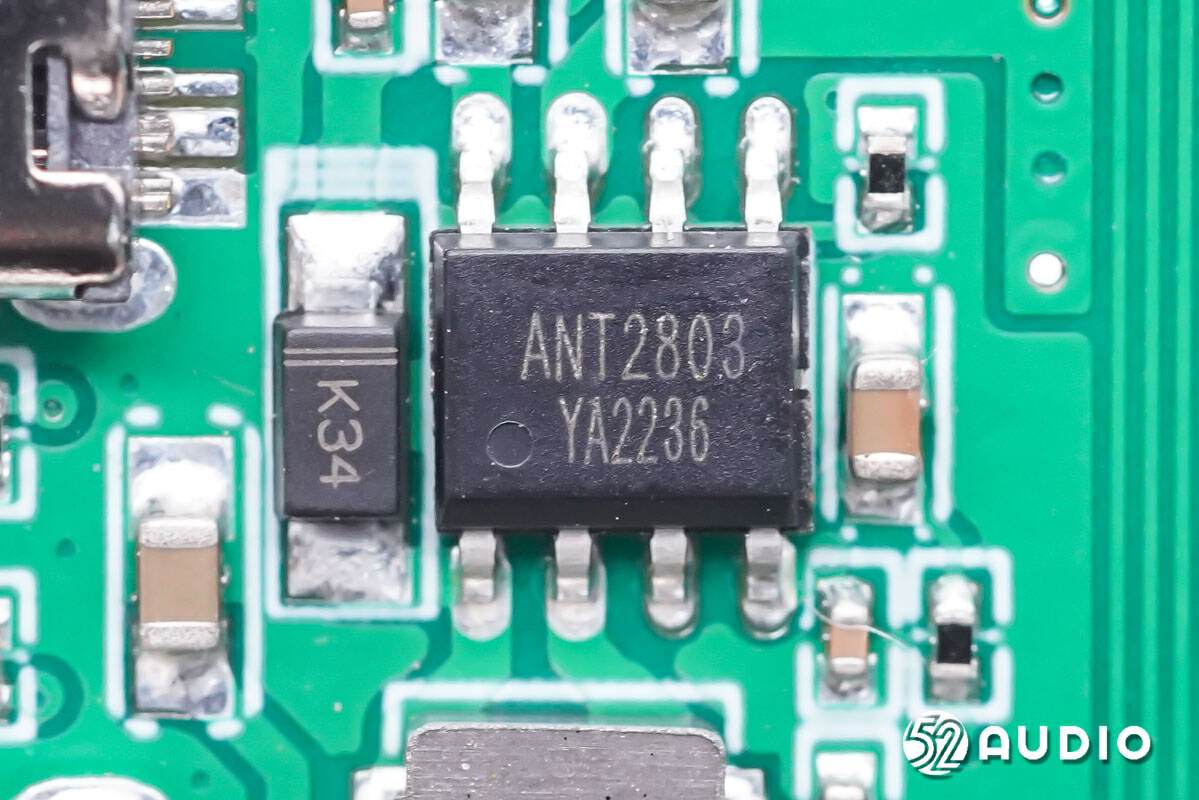

ANATEK ANT2803双节锂电池充电管理芯片是一款宽电压输入的充电管理芯片，专门针对双节锂电池设计，兼容5V、9V适配器。5V电源下，实现升压充电，电池端最大充电电流1.5A。9V电源下，实现线性充电，电池端最大充电电流1A。充电电流可通过外接电阻RSET设置。

ANT2803高充电效率可增加充电电流，减少充电时间。非常小的满充电截止电流可使电池充电更充分，涓流充电可增加电池寿命。ANT2803还支持输入欠压保护、过压保护、电池温度检测、过热保护、自动再充电和充电状态指示。

ANATEK ANT2803 详细信息图。

电源管理芯片外部的2R2功率电感，配合电源管理芯片负责对电池进行充电和放电。

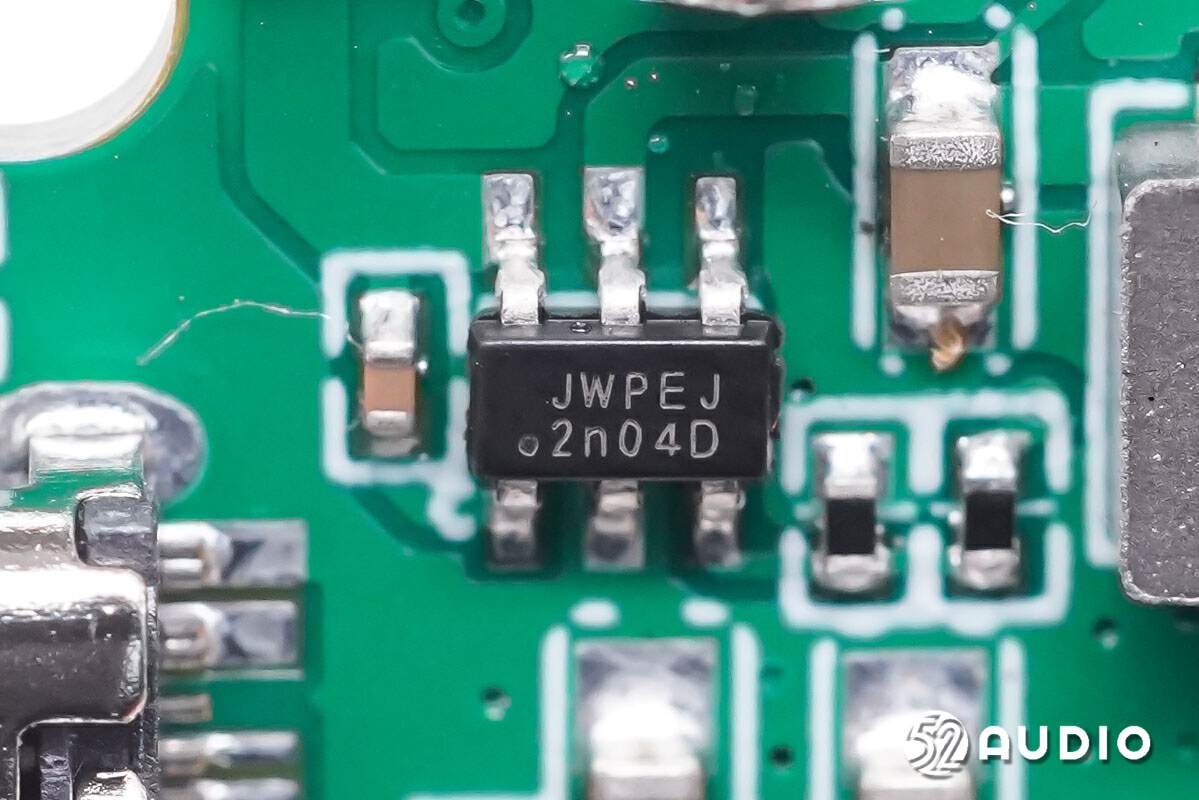

这是一颗降压IC，屏幕上印有JWPEJ。

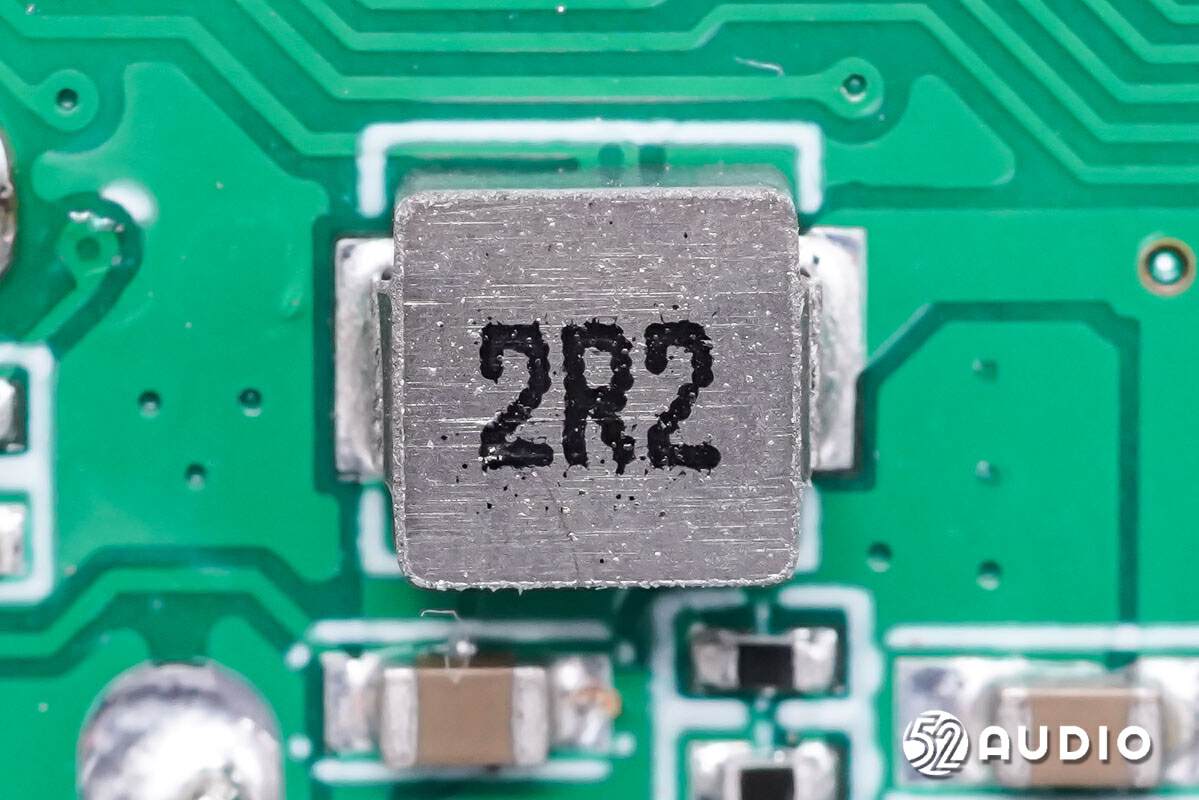

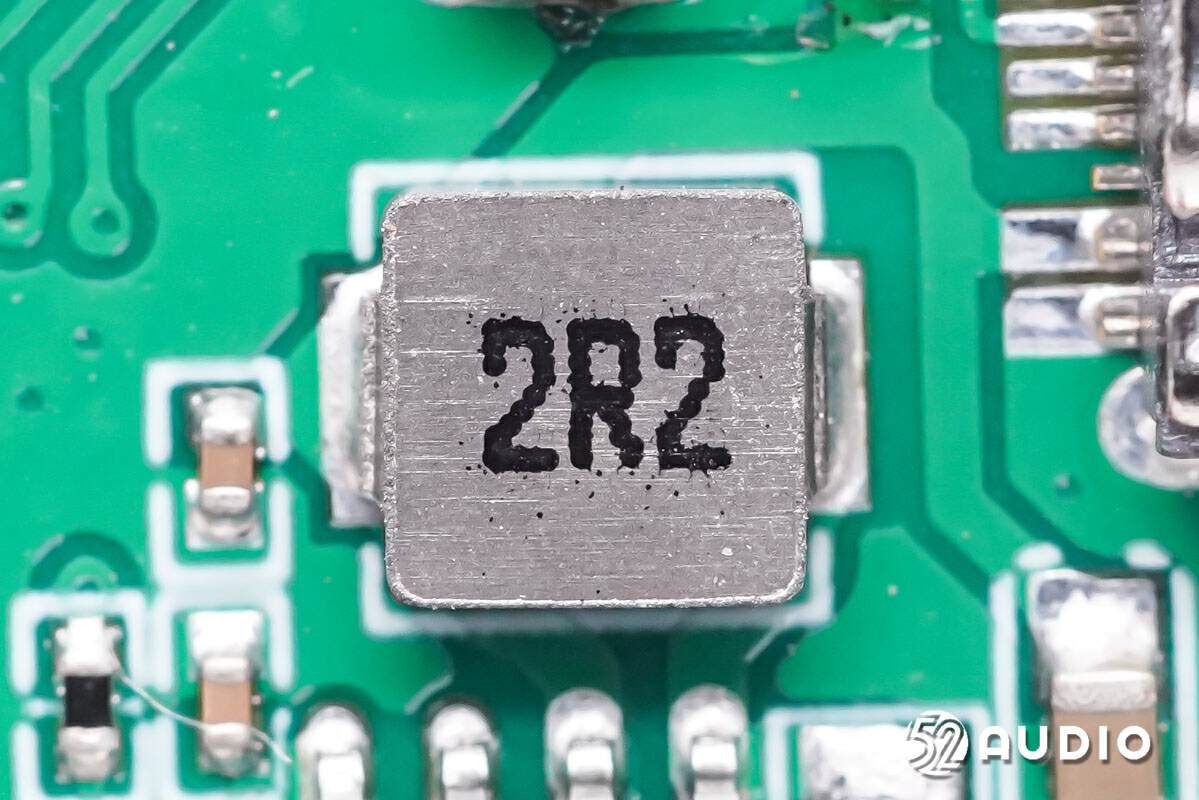

2R2功率电感器特写。

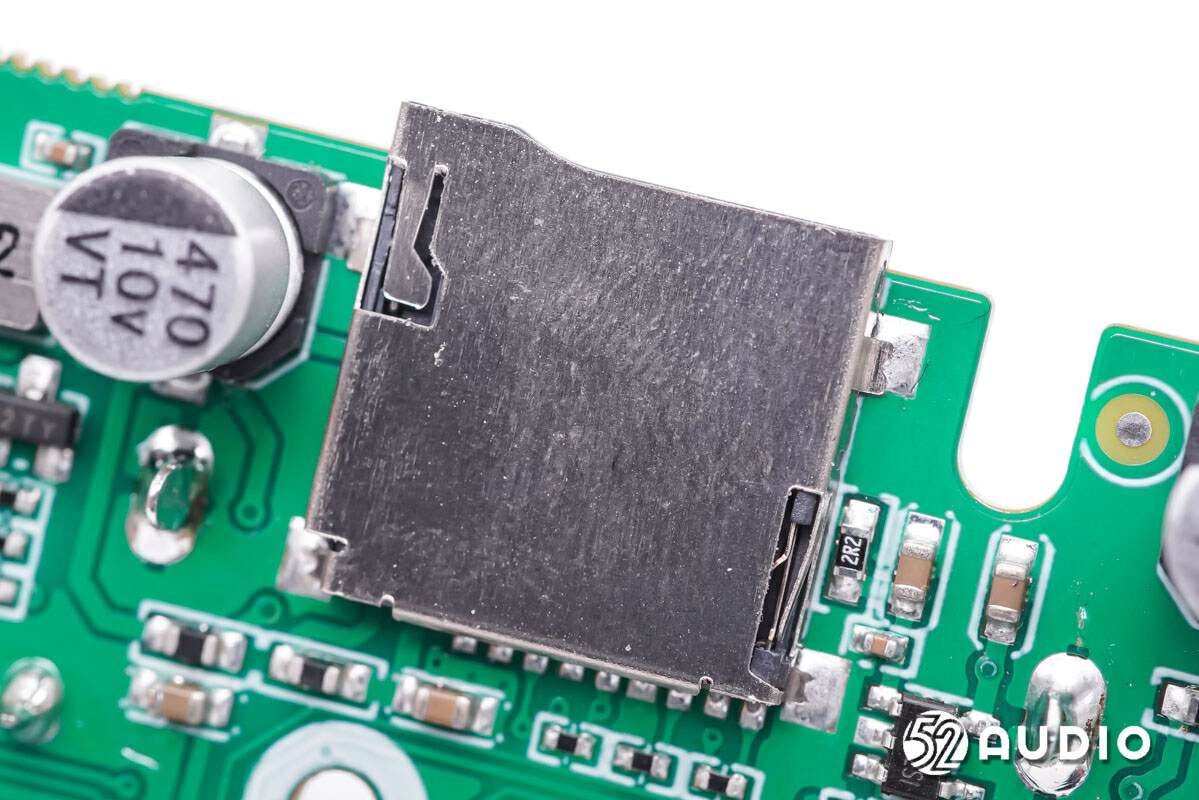

TF卡座特写。

470μF 10V耐压滤波电容。

连接电缆的 ZIF 连接器特写。

JL AC6956C蓝牙音频SoC内置32位DSP，支持蓝牙5.3，支持AAC、SBC音频解码，支持声学回声消除/抑制，支持多频段均衡器，支持16Ω和32Ω扬声器负载，集成低压LDO为内部数字和模拟电路供电，采用QFN32-4*4封装。

据我爱音频网分析，漫步者、小度、QCY、魔声、悠蓝滋、奋达、特索、飞利浦、摩托罗拉、亚马逊、联想、猫王、小米、倍思、索尼爱立信、MEES等品牌的蓝牙音频产品均采用了杰力的蓝牙音频解决方案。

JL AC6956C的详细数据表。

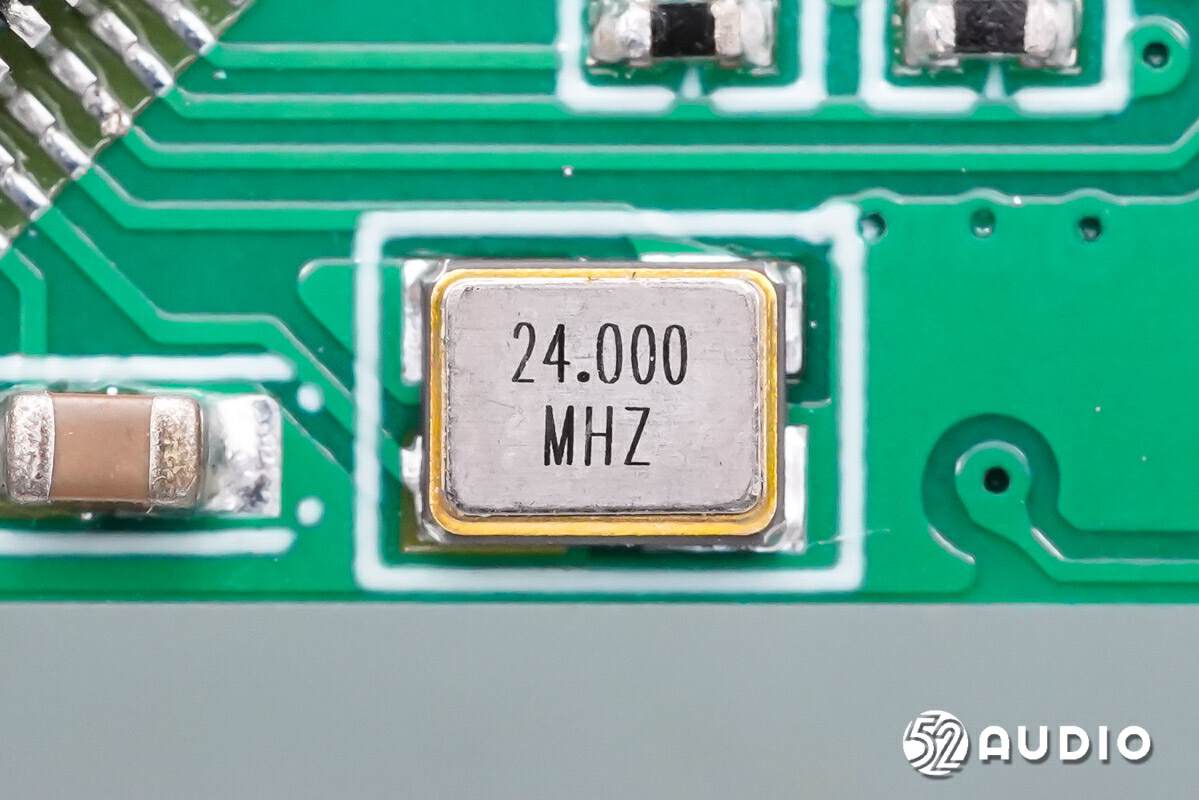

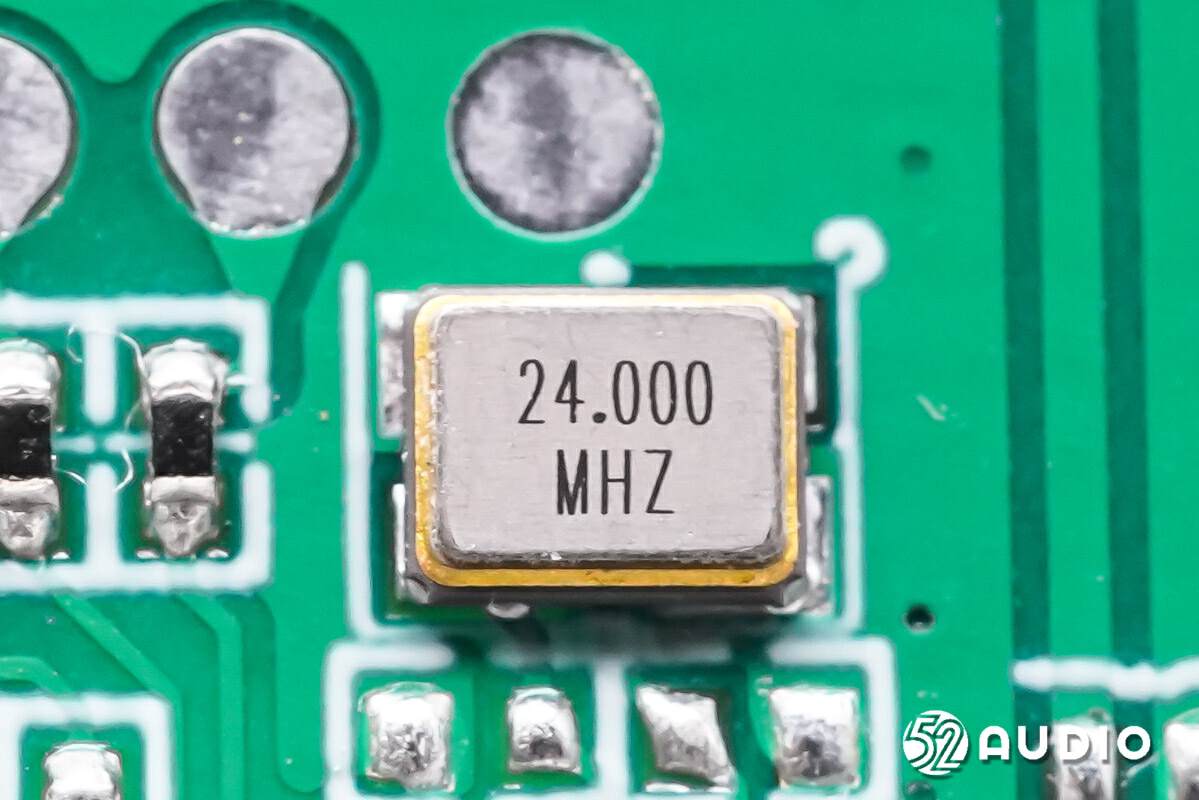

用于为蓝牙芯片计时的 24.000MHz 晶体的特写。

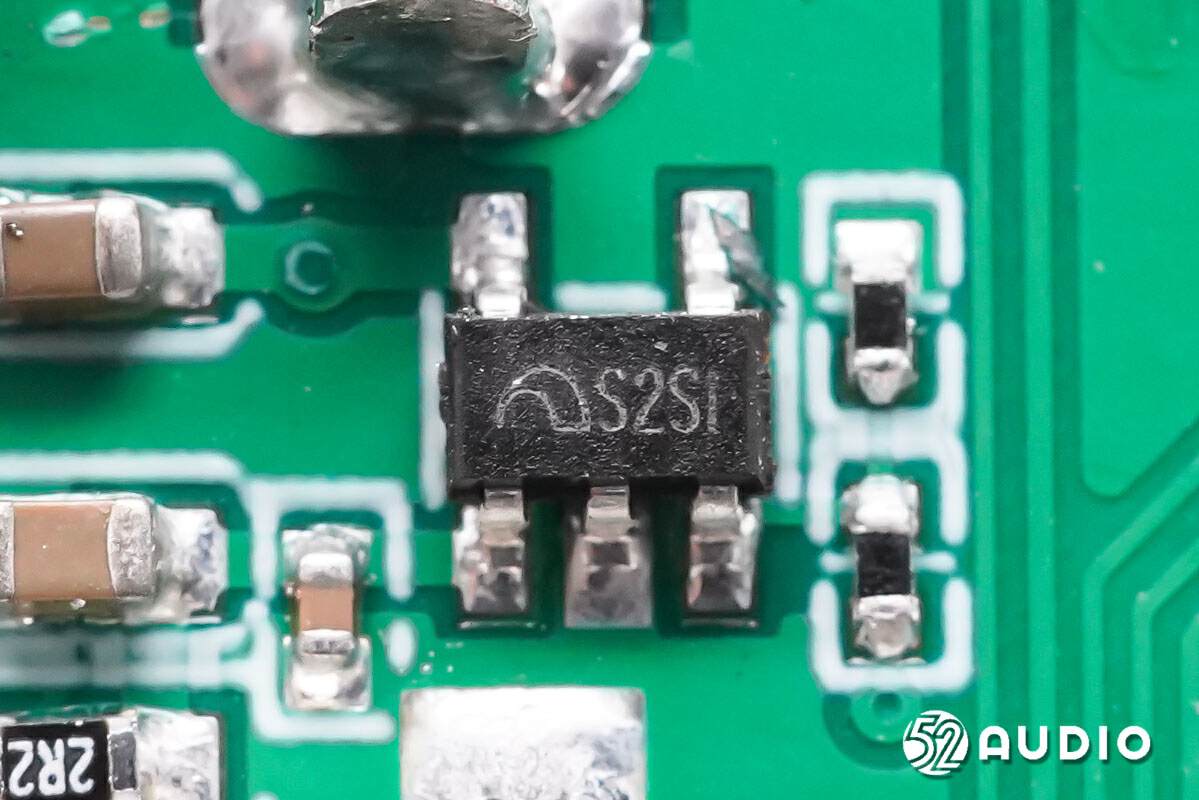

丝印有“S2SI”的IC来自微盟。

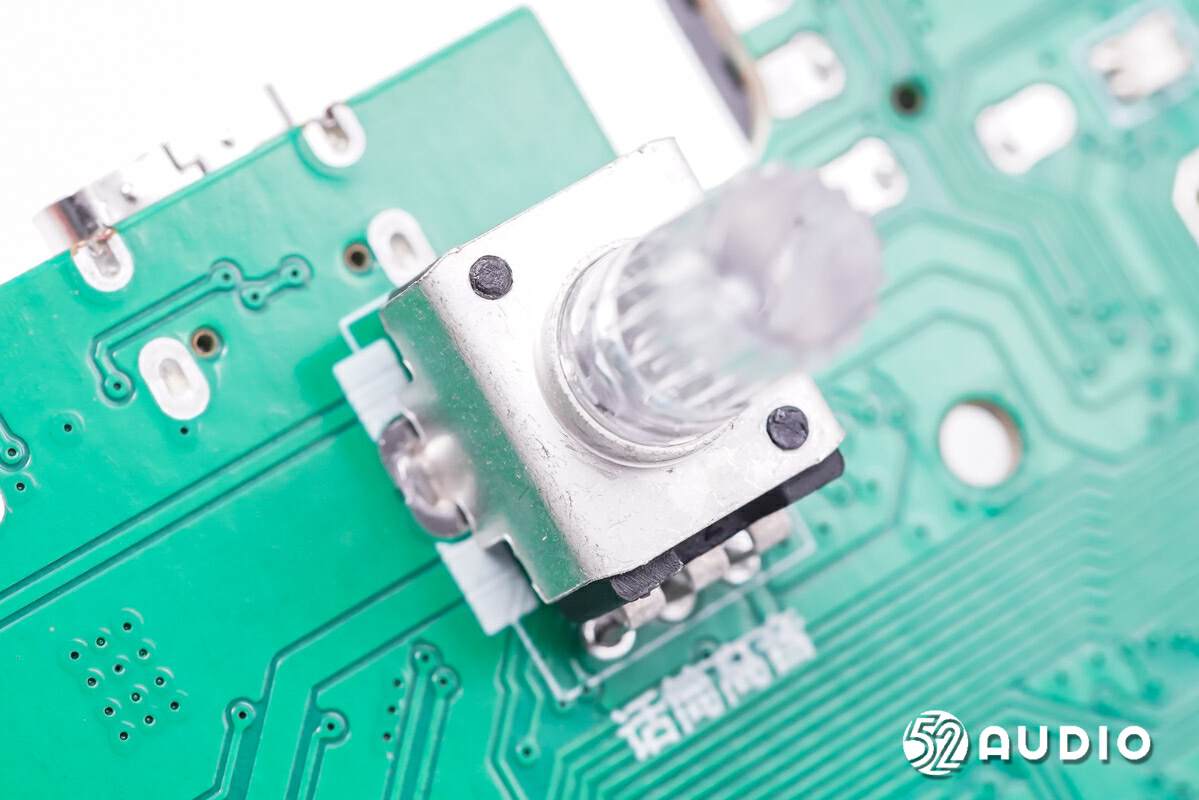

主板上的旋钮电位器特写，6个均采用相同的规格。

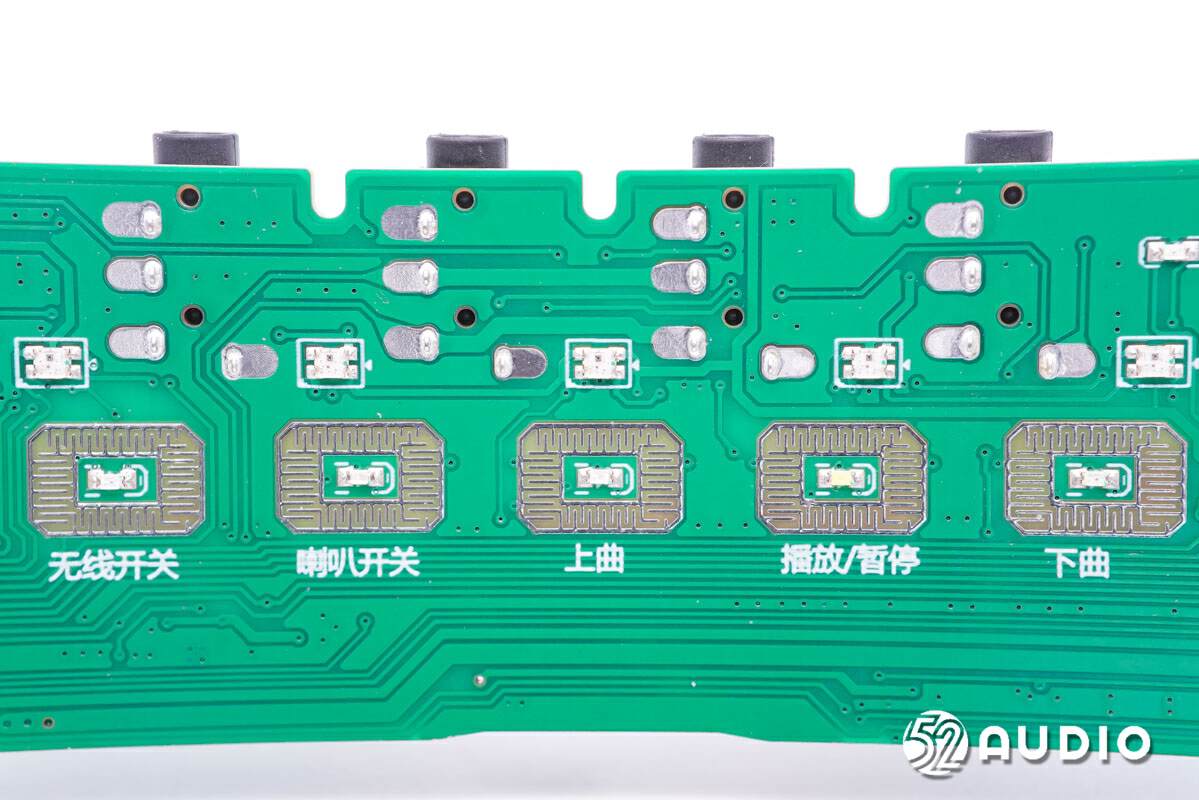

主板上功能键触点特写。

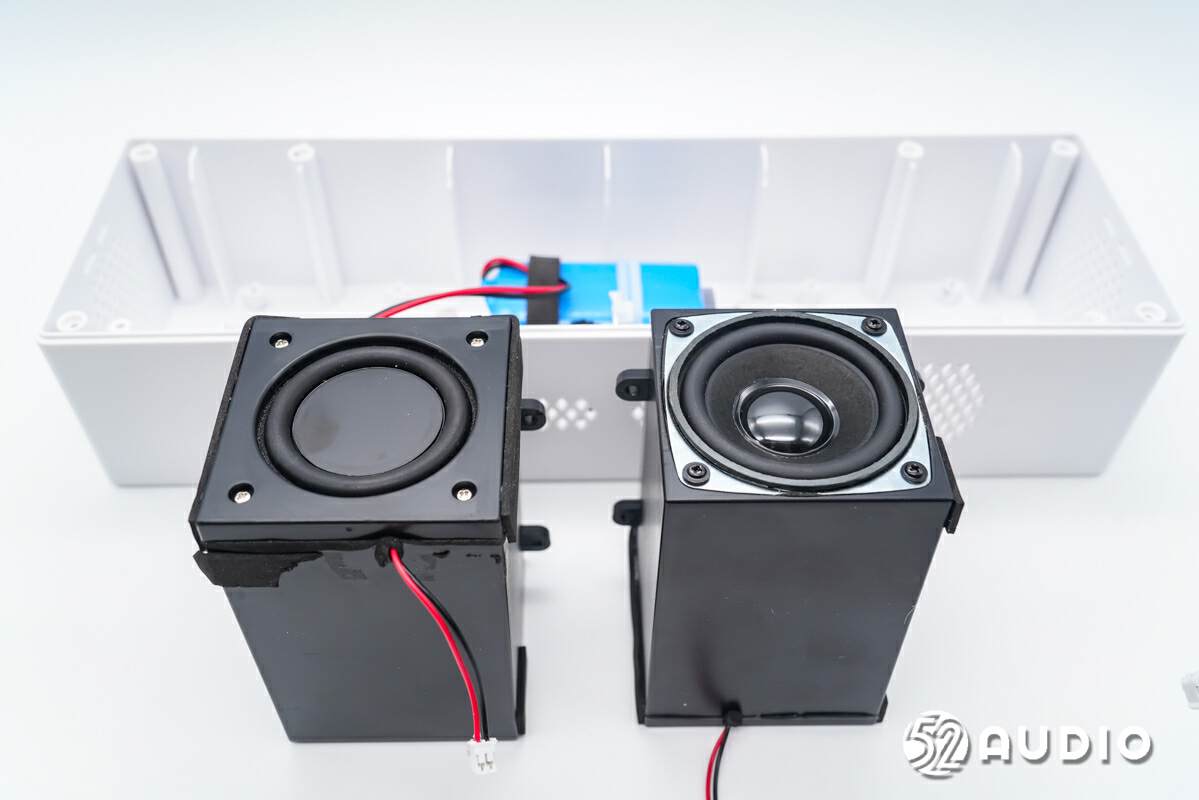

取出腔体内部的双扬声器模块。

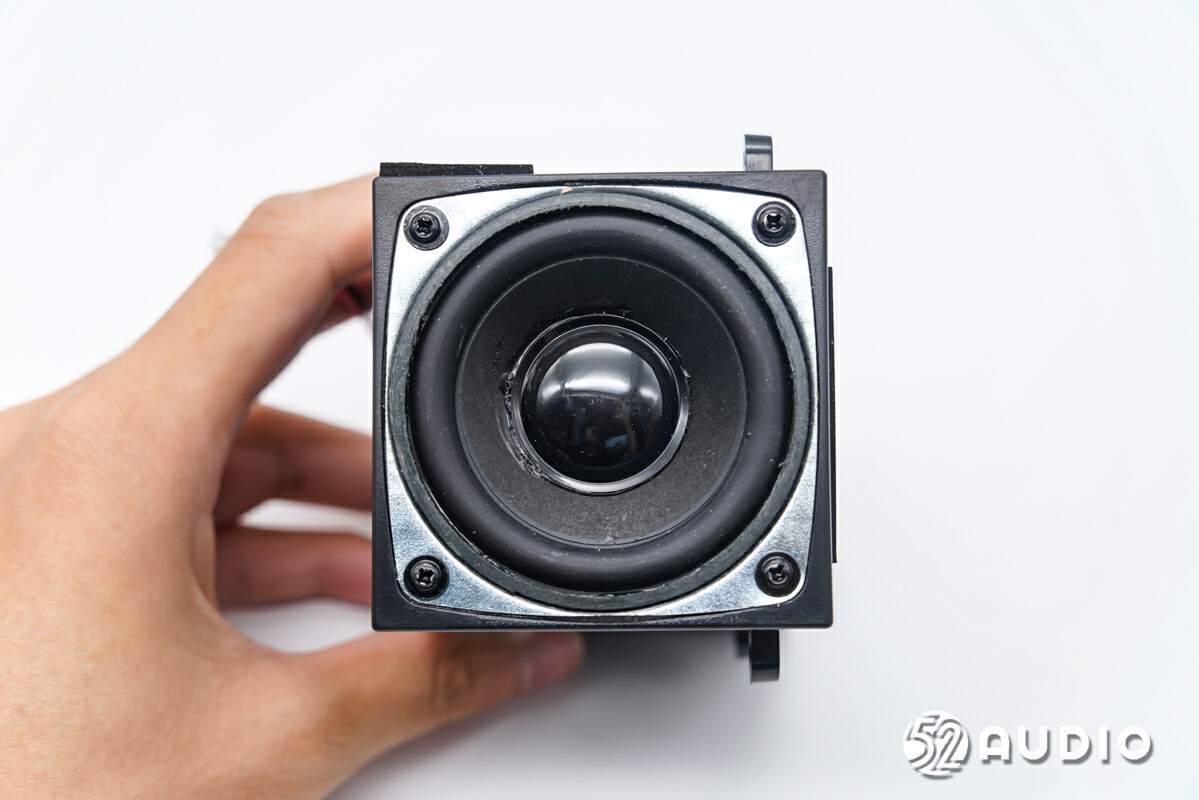

扬声器单元通过螺丝固定在音腔的一端。

另一端盖上设有无源辐射振膜，用于增强低频音量。

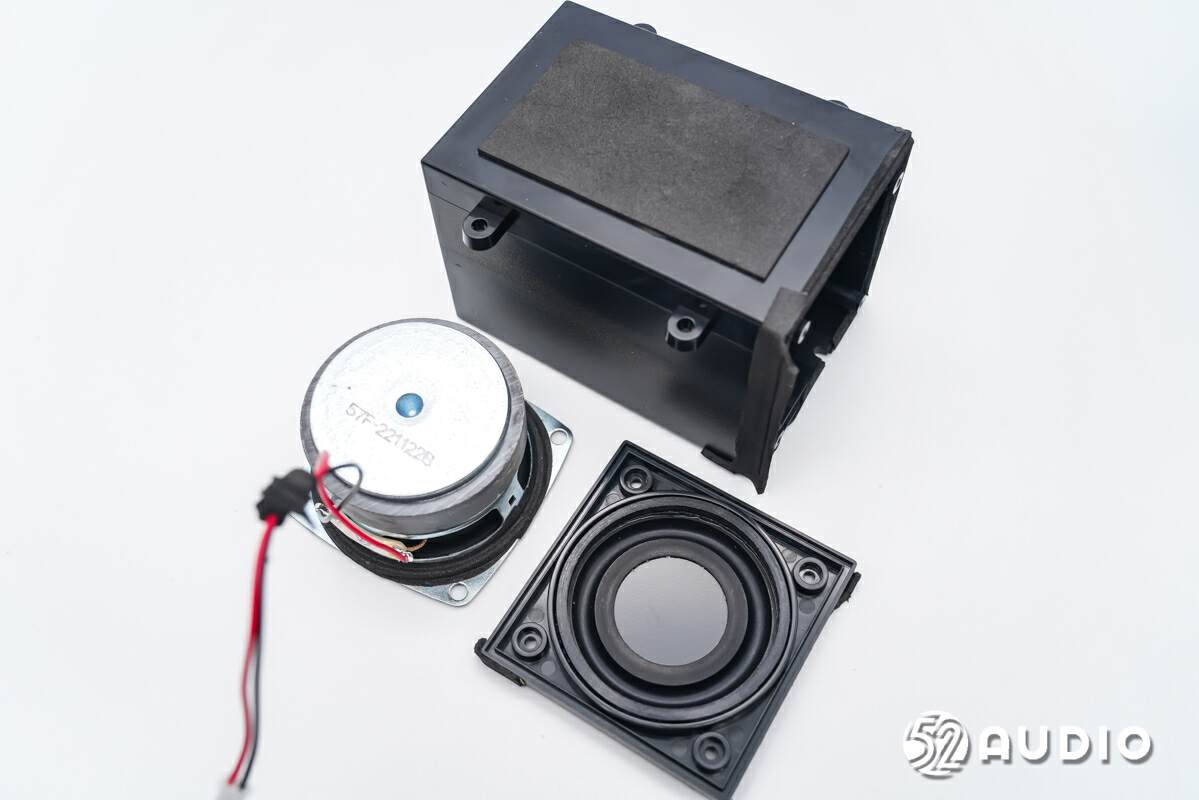

卸下螺丝，取出扬声器和无源辐射振膜。

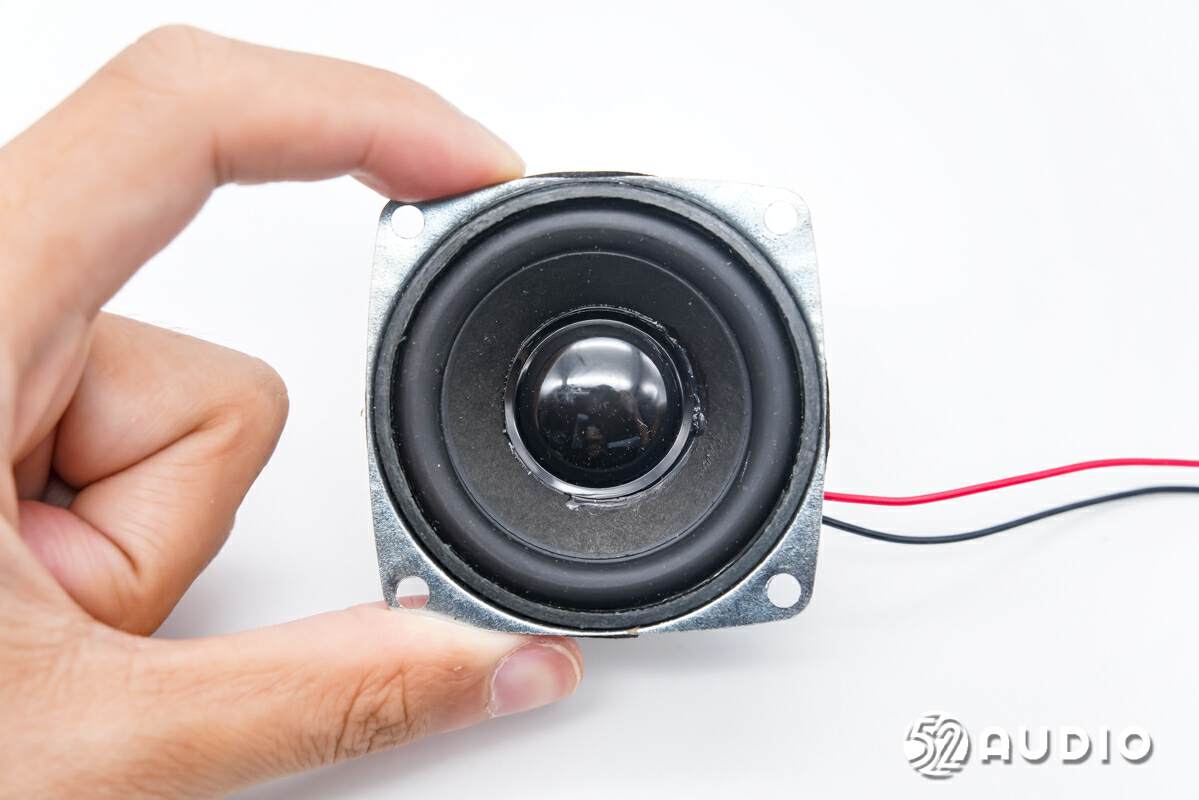

全频音箱正面振膜特写。

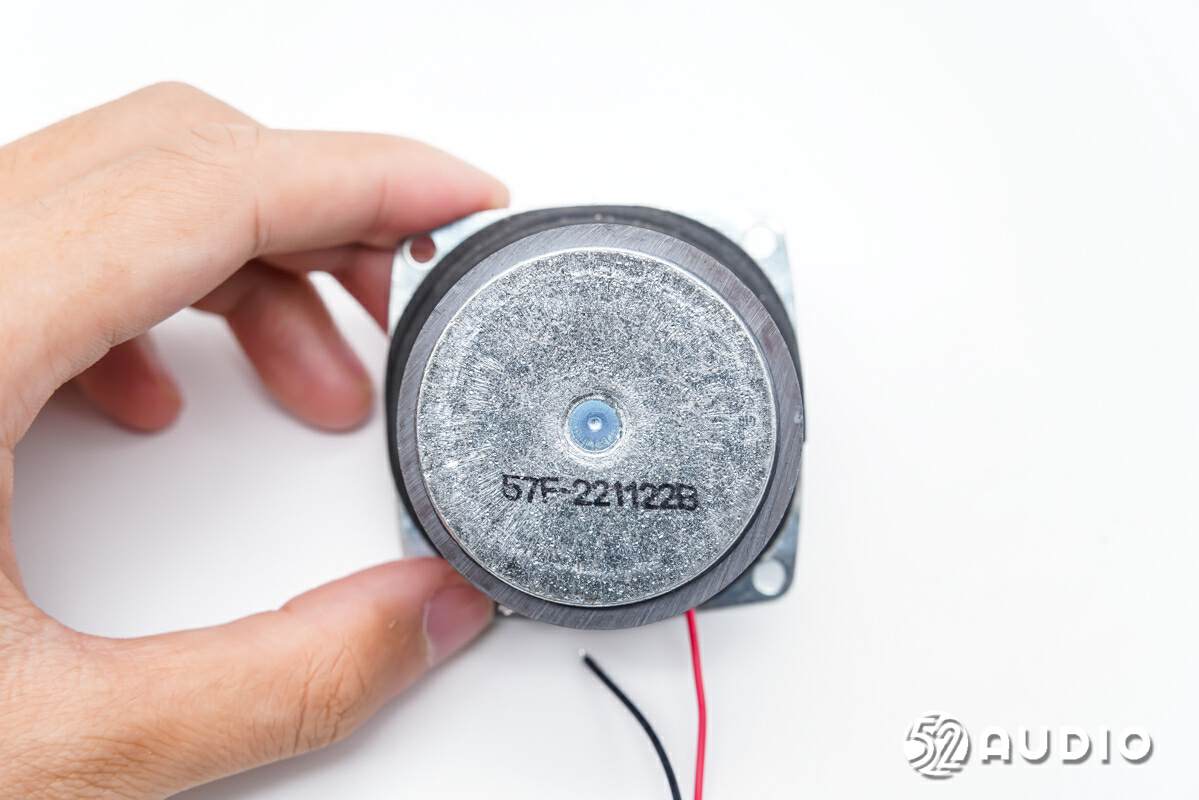

音箱背面T铁特写，上面丝印有型号“57F-221122B”。

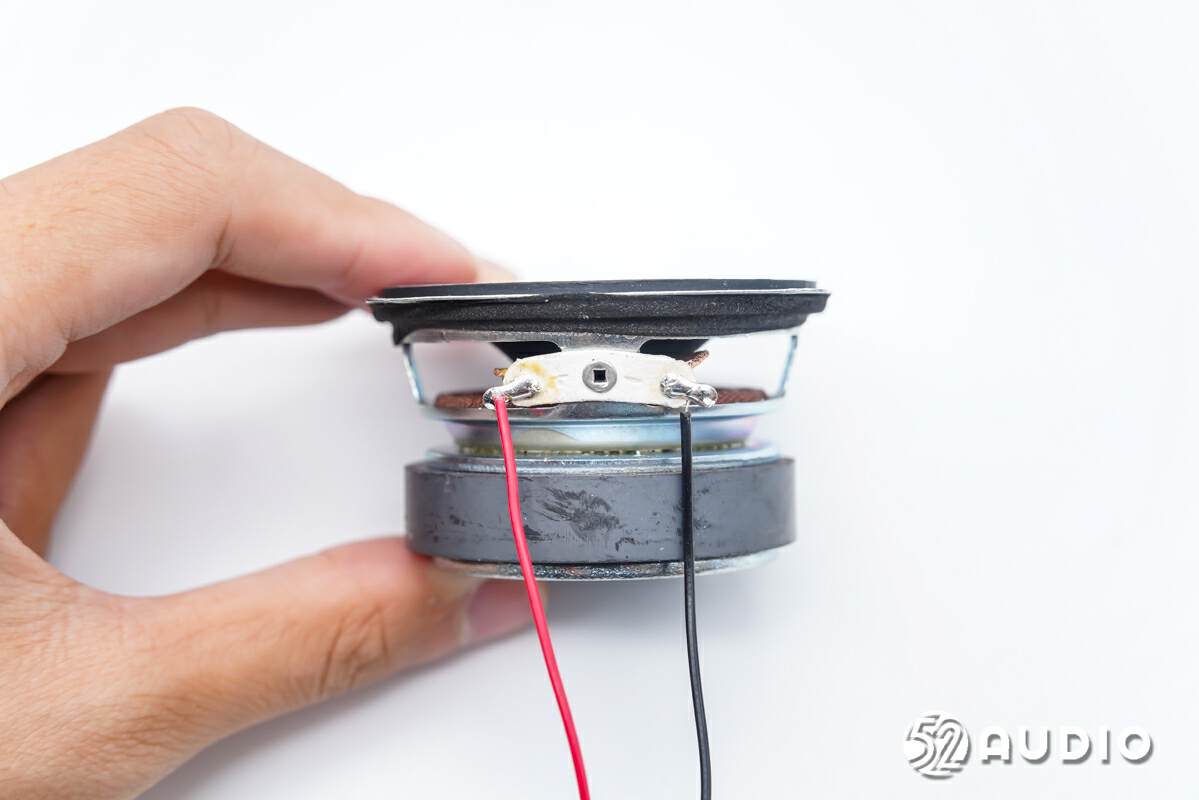

喇叭侧面特写，线材焊接。振膜下方有海绵垫，防止共振，防止杂音。

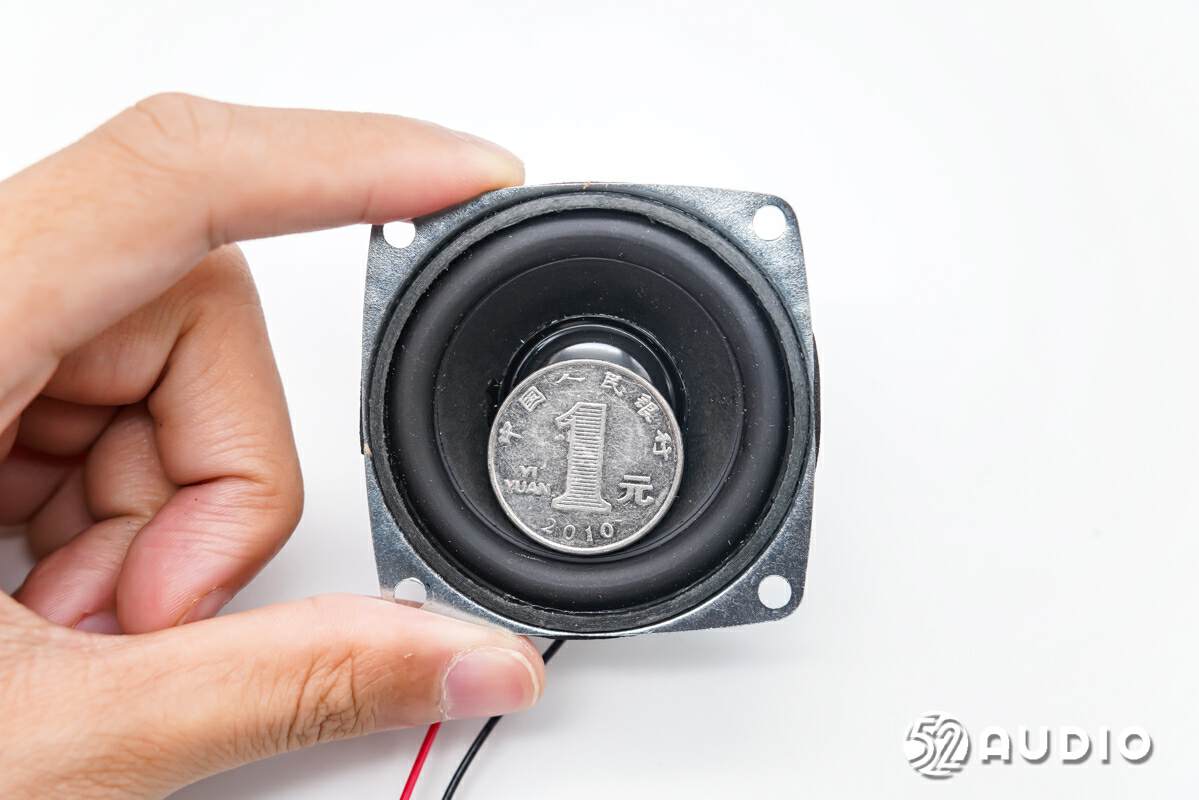

音箱与一元硬币的尺寸对比。

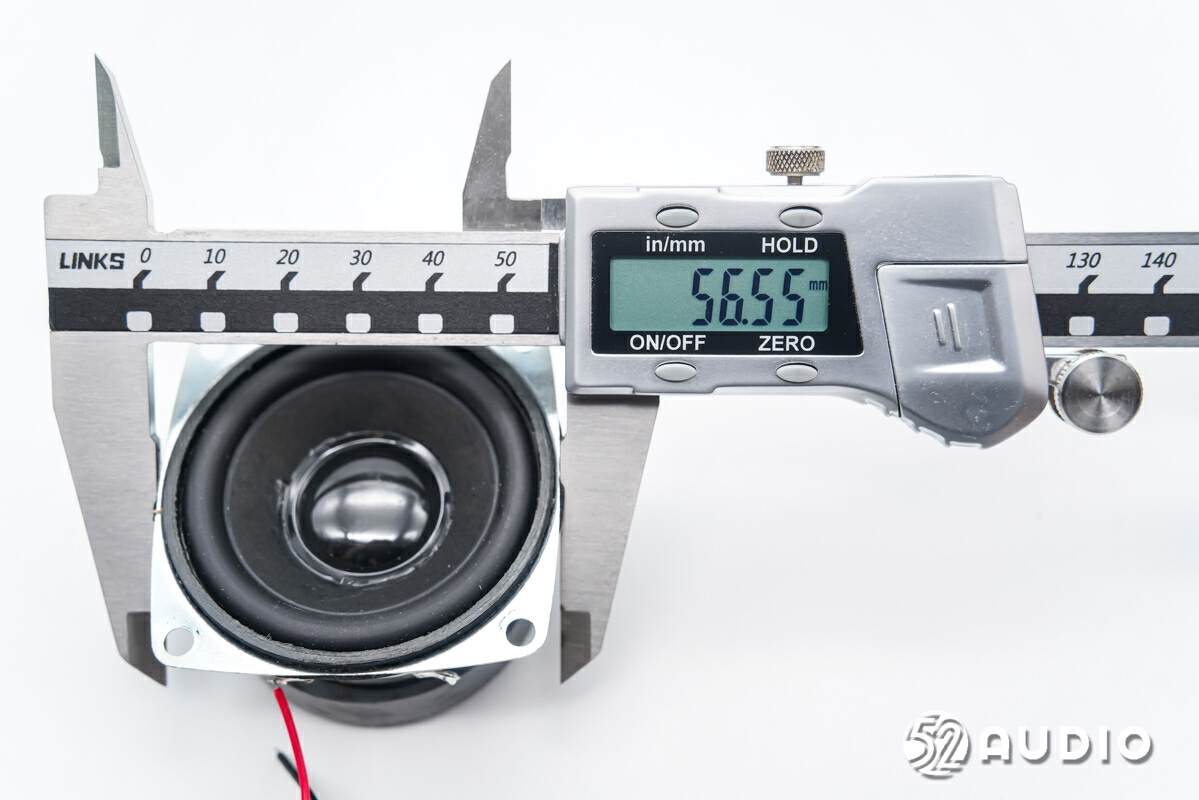

根据5Audio.com的实际测量，扬声器尺寸约为56.55毫米。

从腔体中取出电池。

该锂离子电池组由4节18650圆柱形电池串联和并联组成，总容量为3500mAh，额定电压为7.4V，生产日期为2022年12月。

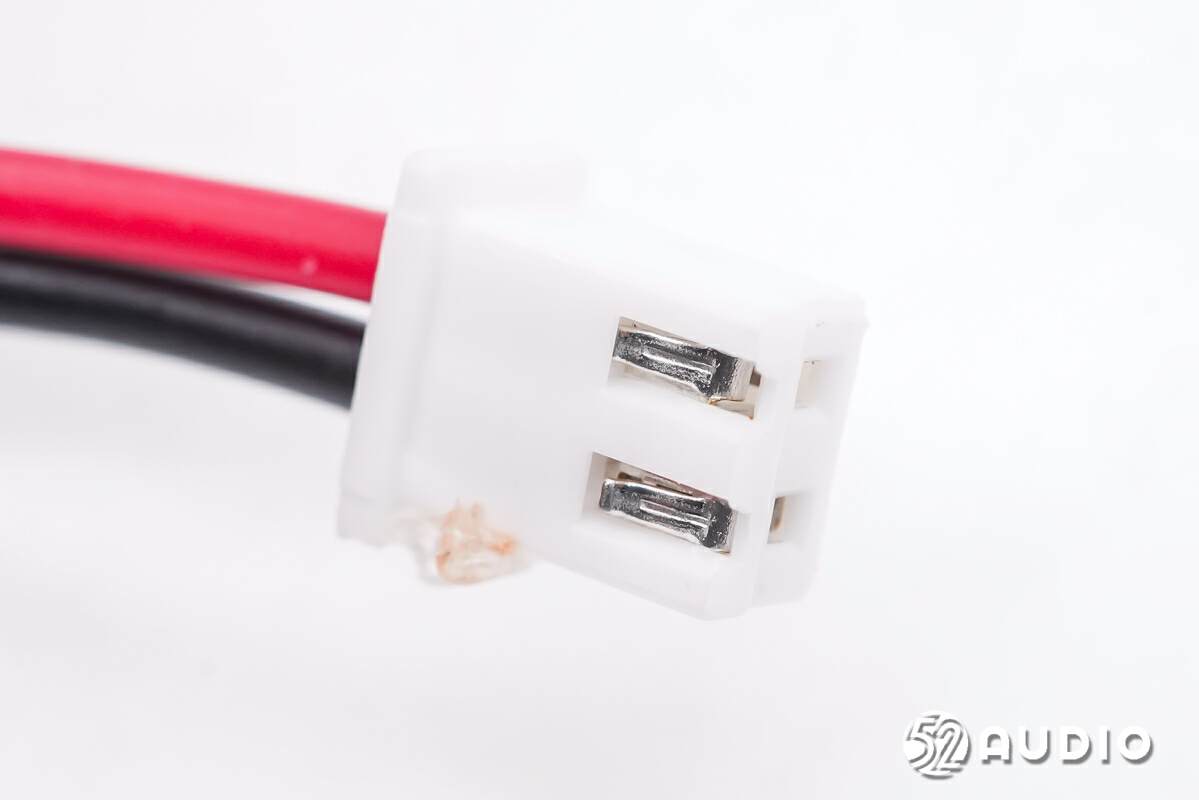

连接电池线和主板的插头特写。

撕掉电池外面的蓝色绝缘塑料壳，里面有一块电路保护板。

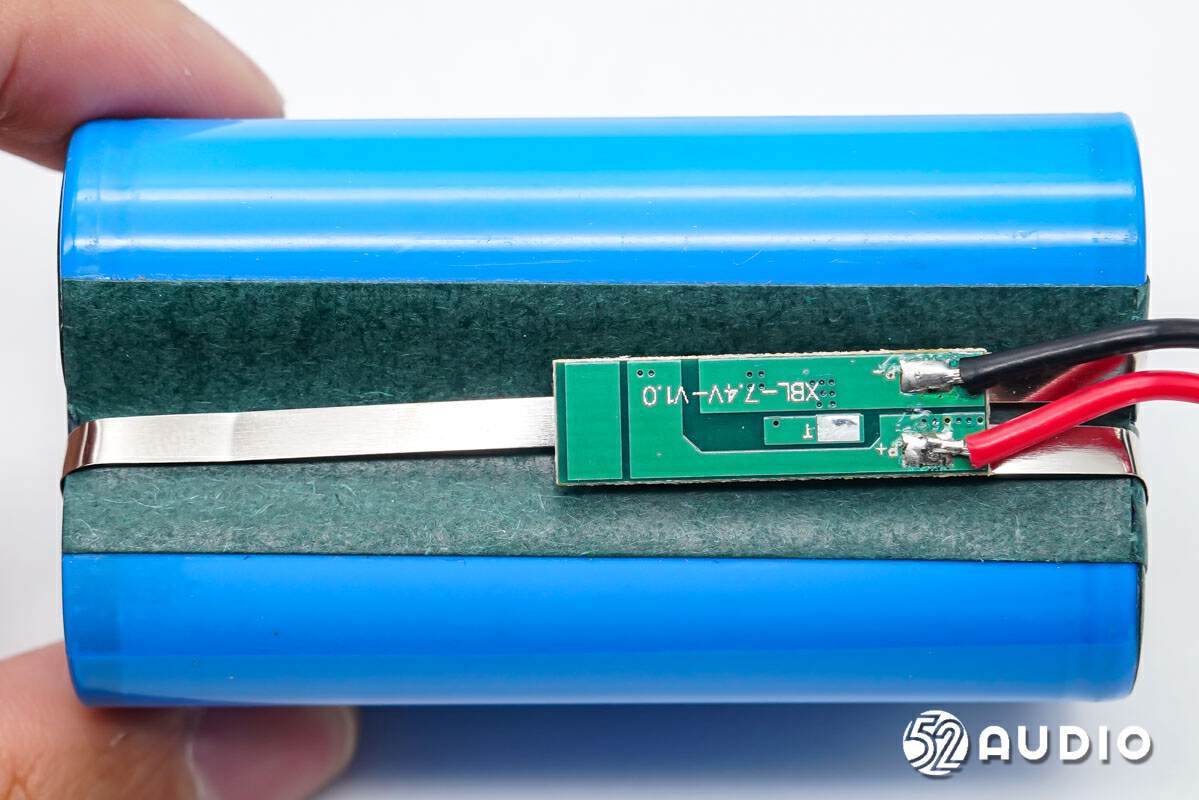

电池保护板下面有绝缘青稞纸保护，导线焊接在小板上。

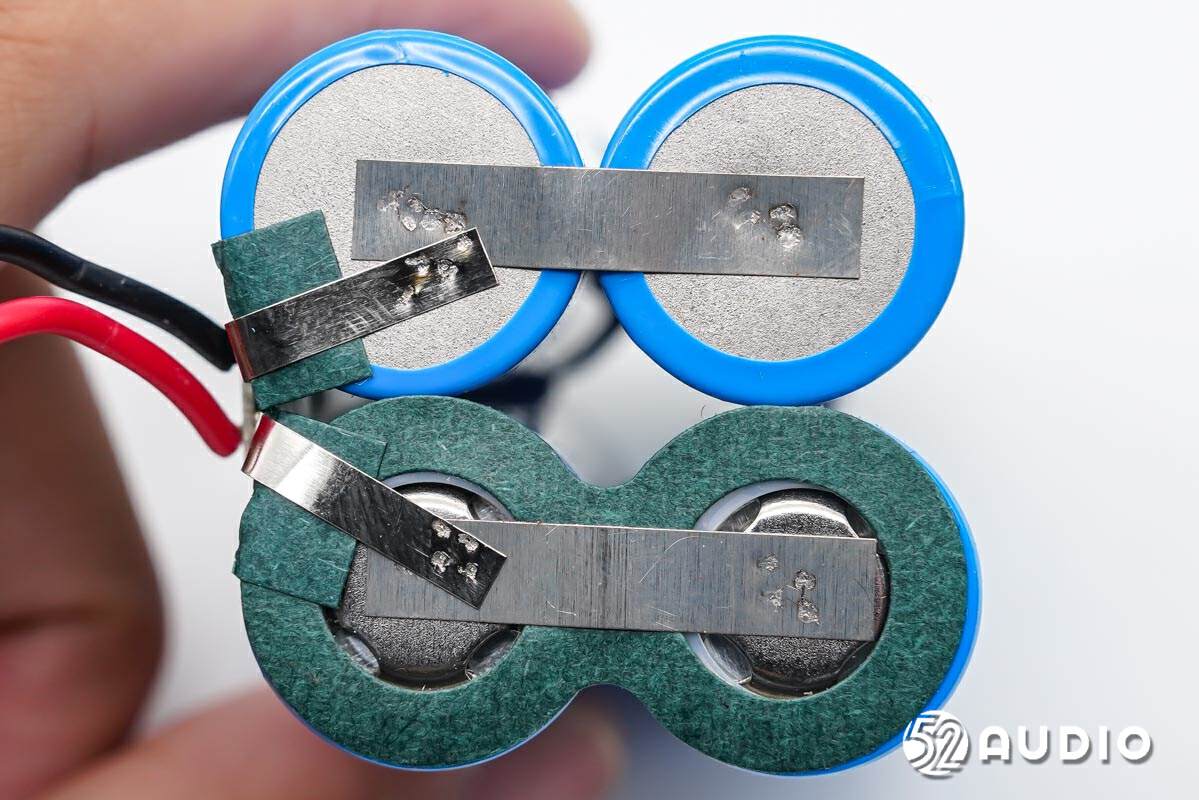

电池组一端特写，四节电池通过镍片连接。

电池组另一端的特写。

电池保护板电路概述。

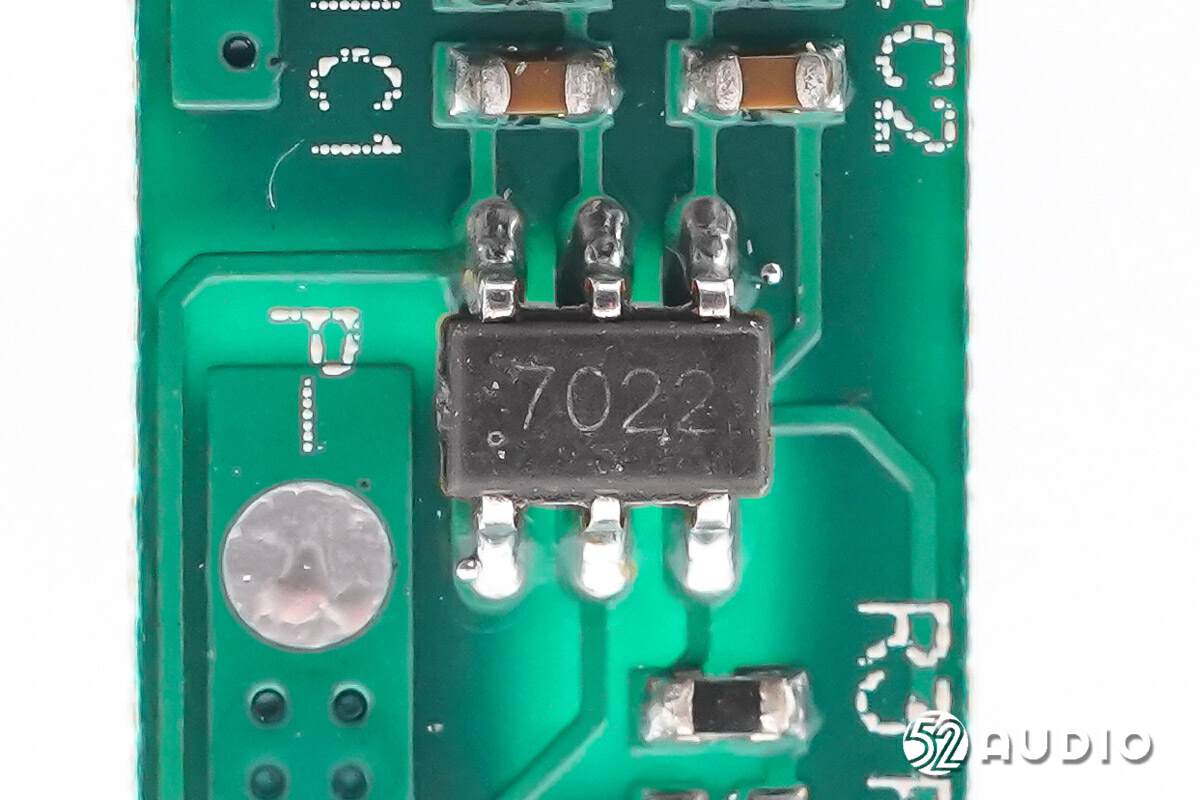

采用丝印7022的锂电池保护IC，用于保护电池过充，过放，过流等。

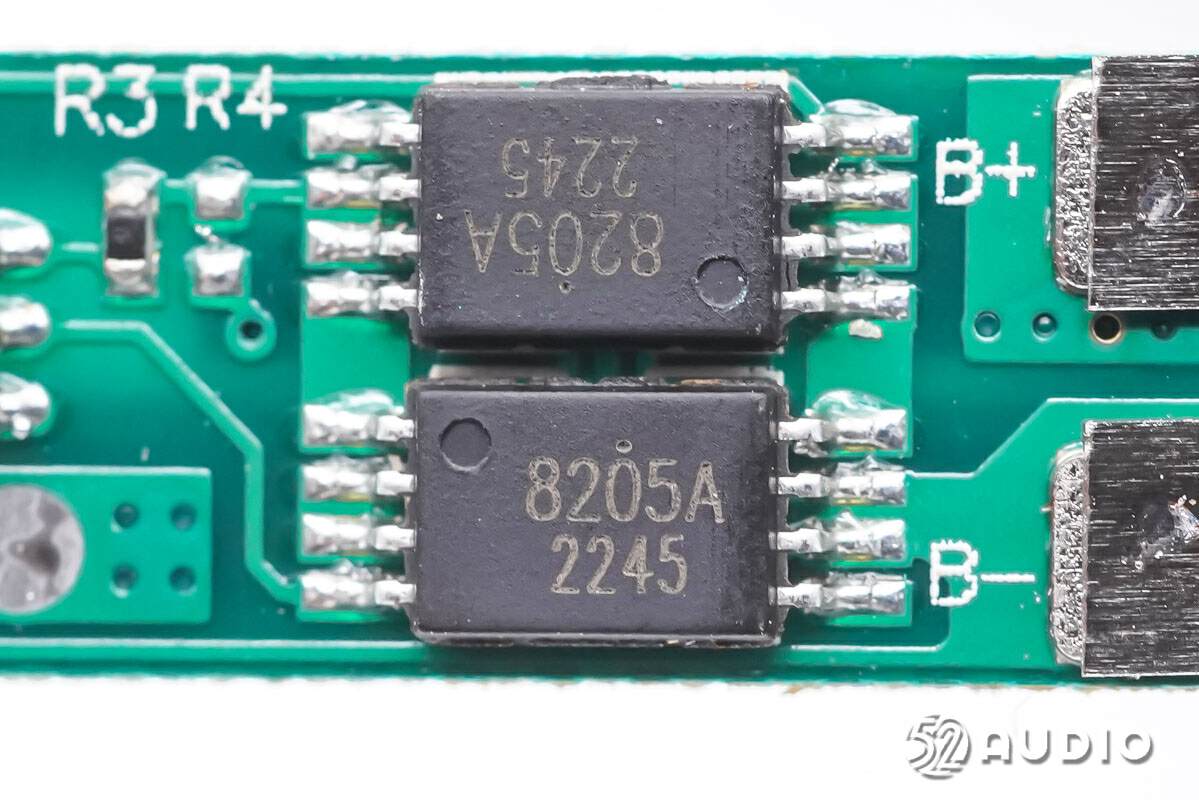

两颗丝印8205A的MOS管，与锂电池保护IC配合，负责电池充电、放电保护。

EARISE H8数字现场声卡音箱拆解全家福。

3. 我爱音频网简介

EARISE H8数字直播声卡音箱体型比较轻便，内置锂电池，配备便携箱，可以满足户外直播的便携性要求。机身上配备多种功能按键，各类控制旋钮，使用十分方便；按键均配有指示灯，可以随时了解声卡音箱的工作模式；还有氛围灯，可以提升直播的氛围。

内部结构简洁明了，主要部件包括双喇叭模块、电池单元、主板和功能按键板。双喇叭模块搭载两个全频喇叭单元，均配备无源辐射振膜，增强低音效果；内置电池为4节18650圆柱电芯，总容量3500mAh，配备电路保护，用于充电和放电保护；功能按键板搭载中芯国际的AiP650 LED驱动器，用于指示灯控制。

该主板采用了三款ANATEK解决方案，包括为ANT3118S功放供电的ANT3118S高集成高效双通道D类音频功放、ANT6803 60W输出同步高效升压芯片以及ANT2803双节锂电池充电管理芯片；另外还采用了Heroic HT97180耳机放大器、JL AC6956C蓝牙音频SoC以及一颗未标注的DSP处理芯片。
